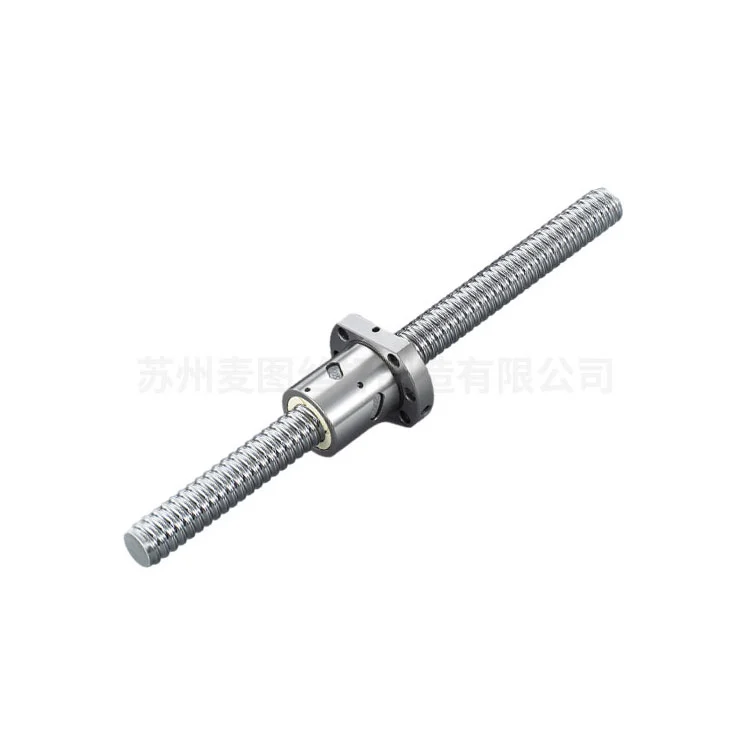

Βίδα με διπλό παξιμάδι
Το Double Nut Rolled Ball Screw της Maitu είναι ένα μηχανικό εξάρτημα υψηλής ακρίβειας, κατασκευασμένο με δεξιοτεχνία για να μετατρέπει την περιστροφική κίνηση σε γραμμική κίνηση με εξαιρετική απόδοση και ακριβή ακρίβεια. Διαθέτουμε ένα ώριμο σύστημα παραγωγής και εφοδιαστική αλυσίδα παραγωγής βιδών, που μας επιτρέπει να παρέχουμε γρήγορα λύσεις παραγωγής και παράδοσης κ.λπ.
Βασισμένες σε βασικές αρχές μηχανικής, οι ποιοτικές σφαιρικές βίδες διπλού παξιμαδιού της Maitu βασίζονται σε μηχανισμό επαφής κύλισης—τα ρουλεμάν ανακυκλοφορίας μειώνουν την τριβή μεταξύ του άξονα της βίδας και του παξιμαδιού στο ελάχιστο. Αυτός ο καινοτόμος σχεδιασμός ξεπερνά τις τραπεζοειδείς βίδες μολύβδου με σημαντικό περιθώριο, με μηχανική απόδοση 90% ή υψηλότερη. Ως εκ τούτου, έχει γίνει μια αναντικατάστατη επιλογή για εφαρμογές όπου η ακρίβεια, η αξιοπιστία και η εξοικονόμηση ενέργειας είναι αδιαπραγμάτευτες.
Τεχνικά Χαρακτηριστικά
1. Τα σπειρώματα στη βίδα δημιουργούνται μέσω μιας τεχνικής ψυχρής έλασης ακριβείας. Αυτή η διαδικασία ενισχύει τη σκληρότητα της επιφάνειας και εξασφαλίζει συνεπή δομή κόκκων, διατηρώντας ταυτόχρονα το κόστος διαχειρίσιμο για παραγωγικές σειρές μεσαίου έως μεγάλου όγκου.
2.Το παξιμάδι διαθέτει σχεδιασμό εξοικονόμησης χώρου, ενσωματωμένο με κανάλια και εκτροπείς επιστροφής μπάλας. Αυτή η ρύθμιση εγγυάται απρόσκοπτη ανακυκλοφορία της μπάλας, ακόμη και όταν υπόκειται σε κυμαινόμενα φορτία και ταχύτητες λειτουργίας.
3.Επιλέξιμες λύσεις προφόρτισης—όπως διαμορφώσεις με διπλά παξιμάδια ή καλώδια μετατόπισης—εξαλείφουν αποτελεσματικά την αξονική οπισθοδρόμηση, παρέχοντας εξαιρετική επαναληψιμότητα θέσης για απαιτητικές εργασίες.
4. Κατασκευασμένο σε αυστηρή συμμόρφωση με τα πρότυπα ISO 3408 και JIS B1192, διασφαλίζοντας σταθερή ακρίβεια διαστάσεων και αξιόπιστη απόδοση σε όλες τις μονάδες.
Βασικά πλεονεκτήματα απόδοσης
Η διαδικασία ψυχρής έλασης προσδίδει θλιπτικές υπολειμματικές τάσεις στην επιφάνεια της βίδας, οδηγώντας σε αξιοσημείωτες βελτιώσεις σε τρεις κρίσιμους τομείς:
1.Εκτεταμένη διάρκεια ζωής κόπωσης: Βελτιωμένη αντοχή σε συνθήκες δυναμικής φόρτωσης, με ονομαστική διάρκεια ζωής που υπολογίζεται σύμφωνα με τον βιομηχανικό τύπο ζωής L10.
2. Ανώτερη ακαμψία: Τα βελτιστοποιημένα χαρακτηριστικά ακαμψίας καθιστούν αυτή τη σφαιρική βίδα ιδανική για εφαρμογές που απαιτούν γρήγορη απόκριση και ελάχιστη δομική παραμόρφωση.
3. Ομαλή, αθόρυβη λειτουργία: Ένα premium φινίρισμα επιφάνειας (με τιμές Ra συνήθως ≤ 0,4 μm) ελαχιστοποιεί τους κραδασμούς και μειώνει τον λειτουργικό θόρυβο, βελτιώνοντας τη συνολική απόδοση του συστήματος.
Προδιαγραφές Υλικού
| Βιδωτός άξονας: | Χάλυβας χρωμίου υψηλής περιεκτικότητας σε άνθρακα (SCM435/SNCM220) σκληρυμένο σε HRC 58-62. |
| Στέγαση με ξηρούς καρπούς: | Κραματοποιημένος χάλυβας με επίστρωση μαύρου οξειδίου ή ψευδαργύρου-νικελίου για αντοχή στη διάβρωση. |
| Μπάλες: | Χάλυβας χρωμίου 100 (GCr15) με προαιρετικά κεραμικά εναλλακτικά για εφαρμογές υψηλής ταχύτητας. |
Βιομηχανίες Εφαρμογών
Εργαλειομηχανές CNC και βιομηχανική ρομποτική
Αεροδιαστημικά συστήματα ενεργοποίησης
Ιατρική απεικόνιση και αυτοματοποιημένο διαγνωστικό εξοπλισμό
Χειρισμός και λιθογραφία γκοφρέτας ημιαγωγών
Γραμμές συναρμολόγησης μπαταριών ηλεκτρικών οχημάτων
Η βίδα με διπλό παξιμάδι υποβάλλεται σε αυστηρό έλεγχο για ακρίβεια θέσης. Και αυτό μπορεί να εξασφαλίσει τη συμμόρφωση με τους βαθμούς βιομηχανικής ακρίβειας (C3-C7). Συνδυάζοντας οικονομία σπειρώματος έλασης με απόδοση με σφαιρική βίδα, αυτό το προϊόν προσφέρει τη βέλτιστη λύση για βιομηχανίες αυτοματισμού όπου η ακρίβεια, η μακροζωία και το συνολικό κόστος ιδιοκτησίας είναι ευαίσθητα.
Παράμετροι Παραγωγής

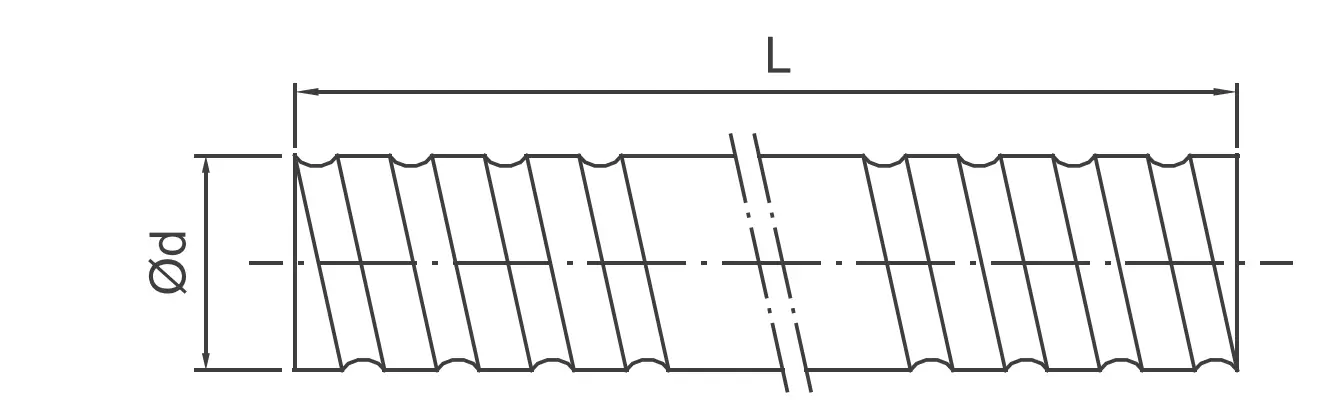

| Τύπος | Βαθμός Ακρίβειας | Κατεύθυνση | Αρχή | Κώδικας | Τύπος παξιμαδιών | Περιορισμένο μήκος | ||
| d | Μόλυβδος | Χάντρες Da | Δεξιά/Αριστερά | |||||
| 6 | 1 | 0.8 | C10, C7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | C10, C7, C5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | C10, C7, C5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | C10, C7, C5 | R | 1 | SCR0082.5 | K, BSH | ||
| 10 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01002 | K, BSH | 3000 |
| 4 | 2 | C10, C7, C5 | R | 1 | SCR01004 | K, BSH | ||
| 12 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | C10, C7, C5 | R | 1 | SCR01204 | U,BSH | ||
| 5 | 2.5 | C10, C7, C5 | R | 1 | SCR01205-A | V,U,BSH,H,A | ||
| 10 | 2.5 | C10, C7, C5 | R | 2 | SCR01210-B | V | ||
| 20 | 2.5 | C10, C7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | C10, C7 | R | 1 | SCR01404 | BSH | 3000 | |
| 16 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR01604(N) | V,I,U,BSH | 3000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR01605 | V,NI,NU,BSH | ||
| 10 | 3.175 | C10, C7, C5 | R | 2 | SCR01610 | V,NI,NU,BSH | ||
| 16 | 2.778 | C10, C7, C5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | C10, C7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR02004(N) | V,I,U | 3000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR02005 | V,NI,NU,BSH,H,A | ||
| 20 | 3.175 | C10, C7, C5 | R | 4 | SCR02020 | V,Y,H,A | ||
| 40 | 3.175 | C10, C7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | C10, C7 | R | 1 | SCR02504(N) | I, U | 6000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR02505 | V,NI,NU,BSH,H,A | ||
| 10 | 4.762 | C10, C7, C5 | R | 1 | SCR02510-A | NI, NU, BSH | ||
| 10 | 6.35 | C10, C7, C5 | R | 1 | SCR02510-B | V | ||
| 25 | 3.969 | C10, C7, C5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | C10, C7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCRO3204(N) | V,I,U | 6000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCRO3205 | V,NI,NU,M,H,A | ||
| 10 | 6.35 | C10, C7, C5 | R/L | 1 | SCR03210 | V,NI,NU | ||
| 32 | 4.762 | C10, C7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | C10, C7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR04005 | V,NI,NU,H,A | 6000 |
| 10 | 6.35 | C10, C7 | R/L | 1 | SCR04010 | V,NI,NU | ||
| 20 | 6.35 | C10, C7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | C10, C7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | C10, C7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | C10, C7, C5 | R | 1 | SCRO5005 | V,H,A | 6000 |
| 10 | 6.35 | C10, C7, C5 | R/L | 1 | SCRO5010 | V,NI,NU | ||
| 20 | 9.525 | C10, C7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | C10, C7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | C10, C7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR06310 | V,NI,NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR06320 | V, NU | ||
| 80 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR08010 | V,NI,NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR08020 | V, NU | ||
Γιατί να επιλέξετε το Maitu για τις ανάγκες σας;
Μηχανική Αριστεία & Αποδεδειγμένο Ρεκόρ πορείας:
Με πάνω από 12 χρόνια εξειδικευμένης εμπειρίας κατασκευής (που προέρχεται από μια 20ετή κληρονομιά στη Σαγκάη), η Maitu έχει παραδώσει με επιτυχία πάνω από 16.000 τύπους διαμορφώσεων βιδών. Δεν πουλάμε μόνο ανταλλακτικά. παρέχουμε λύσεις ελέγχου κίνησης που υποστηρίζονται από μια ιστορία εξυπηρέτησης 5.000+ παγκόσμιων πελατών.
Ακρίβεια Zero-Backlash με τεχνολογία διπλού παξιμαδιού:
Οι σφαιρικές βίδες μας με διπλό παξιμάδι έχουν σχεδιαστεί για να εξαλείφουν την αξονική οπισθοδρόμηση μέσω επιλέξιμων λύσεων προφόρτισης. Σε αντίθεση με τα τυπικά μονά παξιμάδια, η διαμόρφωση διπλού παξιμαδιού μας παρέχει ανώτερη επαναληψιμότητα θέσης και ενισχυμένη ακαμψία, καθιστώντας τα τη βέλτιστη οικονομικά αποδοτική εναλλακτική λύση σε ακριβές βίδες γείωσης για απαιτήσεις ακριβείας C5-C7.
Ανώτερη ακεραιότητα υλικού & φινίρισμα επιφάνειας:
Χρησιμοποιούμε χάλυβα χρωμίου υψηλής περιεκτικότητας σε άνθρακα SCM435/SNCM220, σκληρυμένο σε HRC 58-62. Σε συνδυασμό με την ακριβή μας τεχνική ψυχρής έλασης και φινίρισμα επιφάνειας Ra ≤ 0,4 μm, οι βίδες μας προσφέρουν εκτεταμένη διάρκεια ζωής κόπωσης L10 και μηχανική απόδοση που ξεπερνά το 90%, μειώνοντας σημαντικά το Συνολικό Κόστος Ιδιοκτησίας (TCO).
Προηγμένη ιχνηλασιμότητα μέσω Self-Developed ERP:
Η ποιότητα είναι επιστήμη, όχι τυχαίο. Η Maitu χρησιμοποιεί ένα ιδιόκτητο σύστημα ERP για την παρακολούθηση κάθε σταδίου παραγωγής — από τη θερμική επεξεργασία πρώτων υλών έως την τελική δυναμική δοκιμή. Αυτό διασφαλίζει ότι κάθε αποστολή συμμορφώνεται αυστηρά με τα πρότυπα ISO 3408 και JIS B1192, παρέχοντας στους πελάτες μας πλήρη διαφάνεια και σταθερή ποιότητα.
FAQ
1. Πώς διασφαλίζει η Maitu τον βαθμό ακρίβειας μιας κυλινδρικής βίδας σε σύγκριση με μια γειωμένη;
Ενώ οι βίδες γείωσης χρησιμοποιούνται παραδοσιακά για εξαιρετικά υψηλή ακρίβεια, η προηγμένη τεχνολογία ψυχρής έλασης της Maitu σε συνδυασμό με το σύστημα προφόρτισης διπλού παξιμαδιού μας επιτρέπει να επιτύχουμε βαθμούς ακριβείας C5 έως C7. Αυτό προσφέρει μια λύση υψηλής απόδοσης με σημαντικά χαμηλότερη τιμή, ιδανική για αυτοματισμούς και ρομποτική, όπου τόσο η ακρίβεια όσο και ο προϋπολογισμός είναι κρίσιμοι παράγοντες.
2. Μπορείτε να παρέχετε προσαρμοσμένη τελική κατεργασία σύμφωνα με τα συγκεκριμένα σχέδια CAD μας;
Ναί. Διαχειριζόμαστε 10 εξειδικευμένες γραμμές παραγωγής εξοπλισμένες με τόρνους CNC υψηλής ακρίβειας ειδικά για προσαρμοσμένη τελική κατεργασία. Είτε η εφαρμογή σας απαιτεί συγκεκριμένες αυλακώσεις δακτυλίων κουμπώματος, άξονες με κλειδί ή άκρα με σπείρωμα, διασφαλίζουμε ότι η μηχανική κατεργασία είναι ομόκεντρη με την τροχιά μπάλας για να αποτρέψουμε τους κραδασμούς και την πρόωρη φθορά.
3. Ποιος είναι ο τυπικός χρόνος παράδοσης για μαζικές παραγγελίες και προσαρμογές OEM;
Χάρη στην εγκατάσταση δύο εργοστασίων στο Suzhou και το Dongguan, διατηρούμε υψηλή παραγωγική ικανότητα. Για τυπικές προδιαγραφές, διαθέτουμε ένα σημαντικό απόθεμα άξονων έλασης. Για προσαρμογές OEM, μόλις επιβεβαιωθεί το σχέδιο μέσω της ροής εργασιών που παρακολουθείται από ERP, παρέχουμε ένα βελτιωμένο πρόγραμμα παραγωγής για να διασφαλίσουμε την έγκαιρη παράδοση, ακόμη και για παραγγελίες μεγάλου όγκου.
4. Πώς εγγυάστε την ποιότητα και την απόδοση των σφαιρικών βιδών πριν από την αποστολή;
Κάθε βίδα με διπλό παξιμάδι Maitu υπόκειται σε αυστηρό πρωτόκολλο ελέγχου. Αυτό περιλαμβάνει δοκιμή σκληρότητας επιφάνειας, επαλήθευση διαστάσεων (συμβατό με ISO 3408) και δοκιμή ομαλής λειτουργίας.

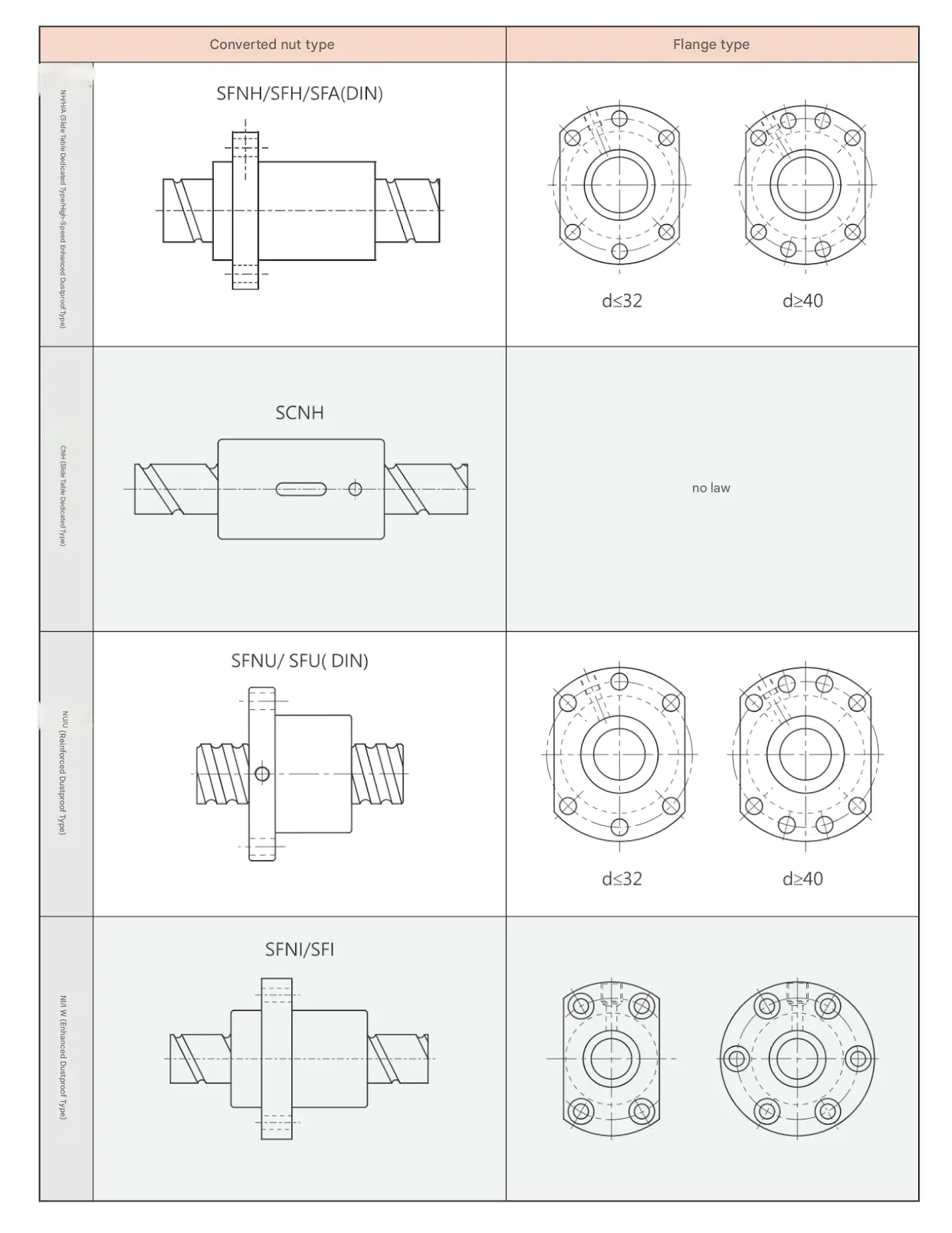

Αναφορά παξιμαδιών με μπίλια
Για περισσότερες λεπτομέρειες και άλλους τύπους παξιμαδιών, επικοινωνήστε μαζί μας.
