Τυπική βίδα με ρολό παξιμαδιών
Η Maitu είναι επαγγελματίας κατασκευαστής τυποποιημένων βιδών με παξιμάδια. Διατηρούμε επαρκές απόθεμα που καλύπτει τυπικές σφαιρικές βίδες και παξιμάδια σε διάφορα σχήματα, καλώδια και βαθμούς ακρίβειας. Δεσμευόμαστε να παράγουμε προϊόντα υψηλής ποιότητας με μπίλιες και έχουμε δημιουργήσει τη δική μας πλήρη αλυσίδα εφοδιασμού. Καλώς ήρθατε να επικοινωνήσετε μαζί μας!

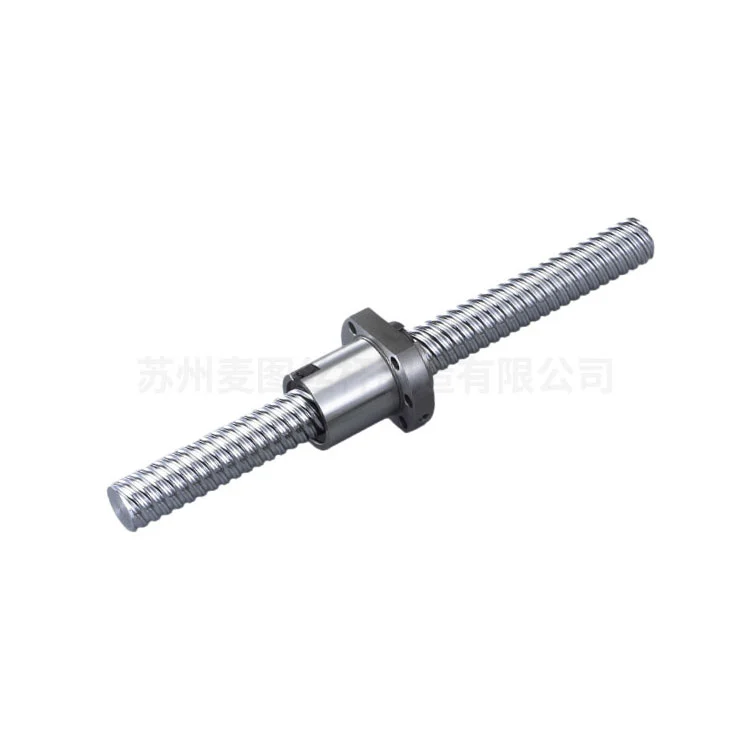

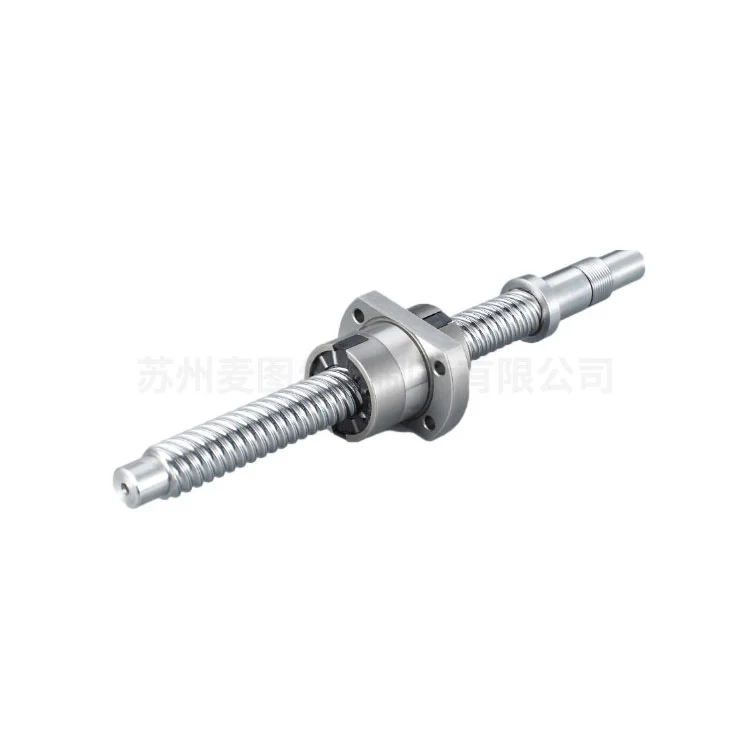

Αυτή η τυπική σφαιρική βίδα με παξιμάδι της Maitu είναι ένα μηχανικό εξάρτημα ακριβείας που έχει σχεδιαστεί για να μετατρέπει την περιστροφική κίνηση σε γραμμική κίνηση με εξαιρετική απόδοση και ακρίβεια. Όπως ορίζεται από τις αρχές της μηχανικής, οι σφαιρικές βίδες λειτουργούν σε έναν μηχανισμό επαφής κύλισης. Τα ρουλεμάν ανακυκλοφορίας μπορούν να ελαχιστοποιήσουν την τριβή μεταξύ του άξονα της βίδας και του παξιμαδιού. Σε σύγκριση με τις τραπεζοειδείς βίδες μολύβδου, αυτός ο σχεδιασμός προσφέρει πολύ υψηλότερη μηχανική απόδοση (συνήθως φθάνει πάνω από 90%).
Τεχνικά Χαρακτηριστικά
1. Τα σπειρώματα βιδών σχηματίζονται μέσω μιας διαδικασίας ψυχρής έλασης ακριβείας και αυτή η διαδικασία ενισχύει τη σκληρότητα της επιφάνειας και τη συνέχεια της δομής των κόκκων, διατηρώντας παράλληλα την οικονομική αποδοτικότητα για παραγωγή μεσαίου έως μεγάλου όγκου.
2. Σχεδιασμένο με ένα συμπαγές σχέδιο παξιμαδιών που ενσωματώνει κανάλια επιστροφής μπάλας και εκτροπείς, τότε μπορούμε να διασφαλίσουμε την ομαλή ανακυκλοφορία των σφαιρών ρουλεμάν κάτω από διαφορετικά φορτία και ταχύτητες.
3. Οι προαιρετικοί μηχανισμοί προφόρτισης (π.χ. ηλεκτρόδιο διπλού παξιμαδιού ή μετατόπισης) εξαλείφουν την αξονική οπισθοδρόμηση. Και επίσης, επιτρέπουν ακριβή επαναληψιμότητα θέσης.
Πλεονεκτήματα απόδοσης
Η διαδικασία ψυχρής έλασης προκαλεί συμπιεστικές υπολειμματικές τάσεις στην επιφάνεια του κοχλία, βελτιώνοντας σημαντικά:
Διάρκεια κούρασης: Βελτιωμένη αντοχή σε δυναμικά φορτία, με υπολογισμούς ονομαστικής διάρκειας ζωής σύμφωνα με το πρότυπο ζωής L10.
Ακαμψία: Βελτιστοποιημένη ακαμψία για εφαρμογές που απαιτούν υψηλή απόκριση και ελάχιστη παραμόρφωση.
Ομαλή λειτουργία: Το ανώτερο φινίρισμα επιφάνειας (συνήθως Ra ≤ 0,4 μm) μειώνει τους κραδασμούς και τον θόρυβο.
Προδιαγραφές Υλικού
| Βιδωτός άξονας: | Χάλυβας χρωμίου υψηλής περιεκτικότητας σε άνθρακα (SCM435/SNCM220) σκληρυμένο σε HRC 58-62. |
| Στέγαση με ξηρούς καρπούς: | Κραματοποιημένος χάλυβας με επίστρωση μαύρου οξειδίου ή ψευδαργύρου-νικελίου για αντοχή στη διάβρωση. |
| Μπάλες: | Χάλυβας χρωμίου 100 (GCr15) με προαιρετικά κεραμικά εναλλακτικά για εφαρμογές υψηλής ταχύτητας. |
Βιομηχανίες Εφαρμογών
Εργαλειομηχανές CNC και βιομηχανική ρομποτική
Αεροδιαστημικά συστήματα ενεργοποίησης
Ιατρική απεικόνιση και αυτοματοποιημένο διαγνωστικό εξοπλισμό
Χειρισμός και λιθογραφία γκοφρέτας ημιαγωγών
Γραμμές συναρμολόγησης μπαταριών ηλεκτρικών οχημάτων
Η βασική μας βίδα με παξιμάδι Maitu έχει περάσει από αυστηρές δοκιμές για ακρίβεια θέσης. Γι' αυτό μπορούμε να διασφαλίσουμε τη συμμόρφωση με τους βαθμούς βιομηχανικής ακρίβειας (C3-C7). Συνδυάζοντας οικονομία σπειρώματος έλασης με απόδοση με σφαιρική βίδα, αυτό το προϊόν προσφέρει τη βέλτιστη λύση για βιομηχανίες αυτοματισμού όπου η ακρίβεια, η μακροζωία και το συνολικό κόστος ιδιοκτησίας είναι ευαίσθητα.
Παράμετροι Παραγωγής
| Τύπος | Βαθμός Ακρίβειας | Κατεύθυνση | Αρχή | Κώδικας | Τύπος παξιμαδιών | Περιορισμένο μήκος | ||
| d | Μόλυβδος | Χάντρες Da | Δεξιά/Αριστερά | |||||
| 6 | 1 | 0.8 | C10, C7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | C10, C7, C5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | C10, C7, C5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | C10, C7, C5 | R | 1 | SCR0082.5 | K, BSH | ||
| 10 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01002 | K, BSH | 3000 |
| 4 | 2 | C10, C7, C5 | R | 1 | SCR01004 | K, BSH | ||
| 12 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | C10, C7, C5 | R | 1 | SCR01204 | U,BSH | ||
| 5 | 2.5 | C10, C7, C5 | R | 1 | SCR01205-A | V,U,BSH,H,A | ||
| 10 | 2.5 | C10, C7, C5 | R | 2 | SCR01210-B | V | ||
| 20 | 2.5 | C10, C7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | C10, C7 | R | 1 | SCR01404 | BSH | 3000 | |
| 16 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR01604(N) | V,I,U,BSH | 3000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR01605 | V,NI,NU,BSH | ||
| 10 | 3.175 | C10, C7, C5 | R | 2 | SCR01610 | V,NI,NU,BSH | ||
| 16 | 2.778 | C10, C7, C5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | C10, C7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR02004(N) | V,I,U | 3000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR02005 | V,NI,NU,BSH,H,A | ||
| 20 | 3.175 | C10, C7, C5 | R | 4 | SCR02020 | V,Y,H,A | ||
| 40 | 3.175 | C10, C7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | C10, C7 | R | 1 | SCR02504(N) | I, U | 6000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR02505 | V,NI,NU,BSH,H,A | ||
| 10 | 4.762 | C10, C7, C5 | R | 1 | SCR02510-A | NI, NU, BSH | ||
| 10 | 6.35 | C10, C7, C5 | R | 1 | SCR02510-B | V | ||
| 25 | 3.969 | C10, C7, C5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | C10, C7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCRO3204(N) | V,I,U | 6000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCRO3205 | V,NI,NU,M,H,A | ||
| 10 | 6.35 | C10, C7, C5 | R/L | 1 | SCR03210 | V,NI,NU | ||
| 32 | 4.762 | C10, C7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | C10, C7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR04005 | V,NI,NU,H,A | 6000 |
| 10 | 6.35 | C10, C7 | R/L | 1 | SCR04010 | V,NI,NU | ||
| 20 | 6.35 | C10, C7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | C10, C7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | C10, C7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | C10, C7, C5 | R | 1 | SCRO5005 | V,H,A | 6000 |
| 10 | 6.35 | C10, C7, C5 | R/L | 1 | SCRO5010 | V,NI,NU | ||
| 20 | 9.525 | C10, C7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | C10, C7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | C10, C7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR06310 | V,NI,NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR06320 | V, NU | ||
| 80 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR08010 | V,NI,NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR08020 | V, NU | ||
Γιατί να μας επιλέξετε;
Ανθεκτικότητα βιομηχανικού βαθμού (HRC 58-62):
Οι τυποποιημένες σφαιρικές βίδες με παξιμάδια είναι κατασκευασμένες από χάλυβα χρωμίου υψηλής περιεκτικότητας σε άνθρακα SCM435/SNCM220, που έχουν σκληρυνθεί για να επιτευχθεί σκληρότητα επιφάνειας HRC 58-62. Αυτό εξασφαλίζει εξαιρετική αντοχή στη φθορά και διατηρεί τους βαθμούς ακριβείας C3-C7 για εκτεταμένη διάρκεια ζωής, ακόμη και σε περιβάλλοντα κύκλου υψηλών καθηκόντων όπως η κατεργασία CNC ή οι γραμμές μπαταριών EV.
Βελτιστοποιημένη αναλογία κόστους προς απόδοση:
Χρησιμοποιώντας μια προηγμένη διαδικασία ψυχρής έλασης, παρέχουμε μια οικονομικά αποδοτική εναλλακτική λύση στις βίδες γείωσης χωρίς να διακυβεύεται η μηχανική απόδοση. Με μηχανική απόδοση ≥ 90% και επιφανειακά φινιρίσματα Ra ≤ 0,4 μm, οι σφαιρικές βίδες μας προσφέρουν την ομαλή κίνηση που απαιτείται για ιατρικές εφαρμογές και εφαρμογές ημιαγωγών με ένα κλάσμα του κόστους λείανσης.
Εξειδίκευση σε επεκτάσιμη κατασκευή και προσαρμογή:
Με 10 εξειδικευμένες γραμμές παραγωγής και ιστορικό ανάπτυξης περισσότερων από 16.000 τύπων βιδών, η Maitu υπερέχει τόσο σε τυποποιημένες σειρές μεγάλου όγκου όσο και σε πολύπλοκες προσαρμογές OEM. Το σύστημα παρακολούθησης ERP που αναπτύχθηκε μόνος μας διασφαλίζει ότι κάθε προσαρμοσμένο αίτημα απαγωγής, διαμέτρου ή τελικής κατεργασίας εκτελείται με ακρίβεια μηδενικού ελαττώματος.
Επαληθευμένη συμμόρφωση με την ποιότητα και παγκόσμια απήχηση:
Ως κατασκευαστής πιστοποιημένος κατά ISO 9001 με πάνω από 12 χρόνια εμπειρίας στις εξαγωγές, έχουμε εξυπηρετήσει 5.000+ πελάτες παγκοσμίως. Οι στρατηγικές μας τοποθεσίες στο Suzhou και στο Dongguan μας επιτρέπουν να αξιοποιήσουμε μια ώριμη αλυσίδα εφοδιασμού, διασφαλίζοντας ότι παρέχουμε εξαρτήματα μετάδοσης υψηλής απόδοσης που πληρούν τα διεθνή πρότυπα ISO 3408 και JIS B1192.

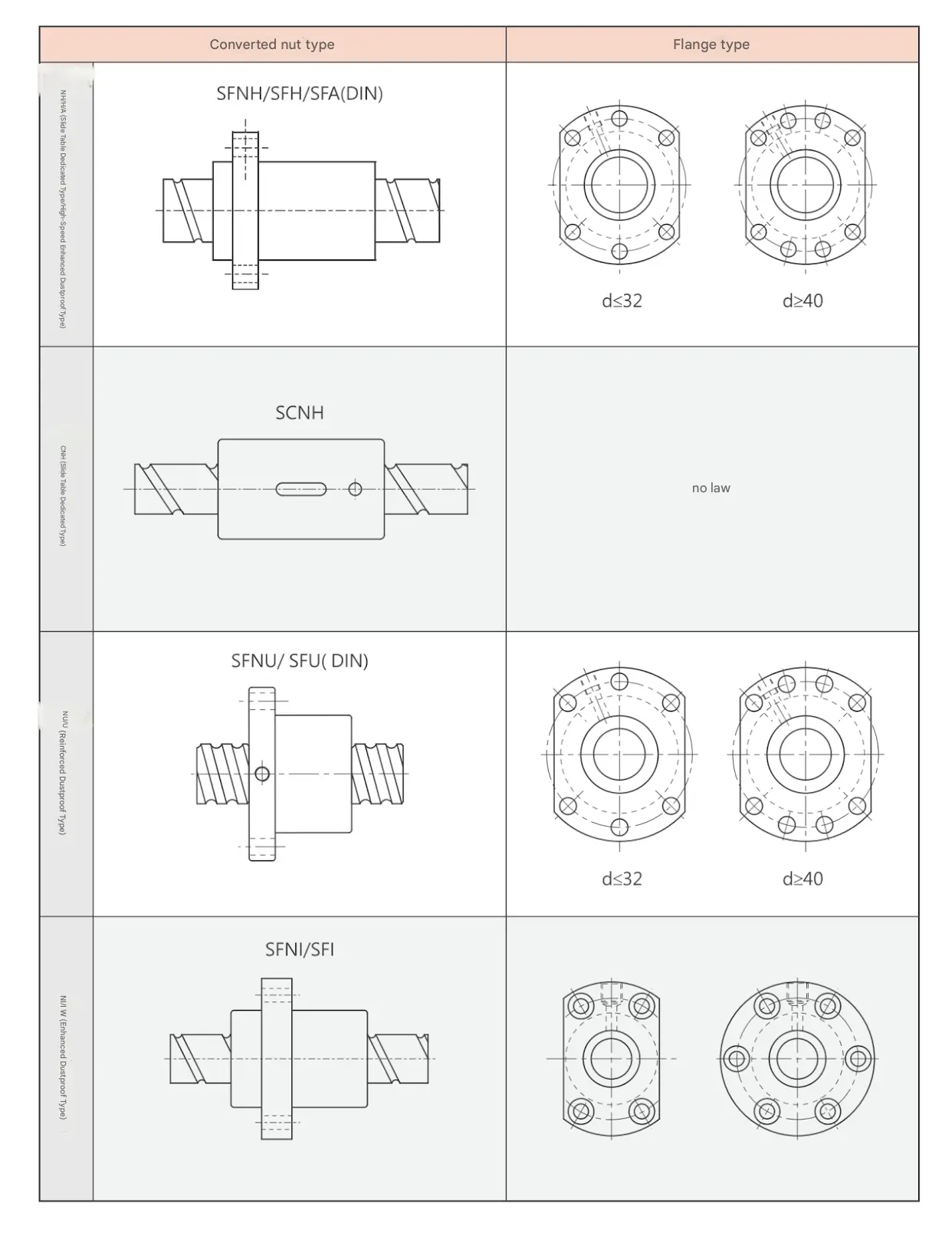

Αναφορά παξιμαδιών με μπίλια
Για περισσότερες λεπτομέρειες και άλλους τύπους παξιμαδιών, επικοινωνήστε μαζί μας.
FAQ: Βασικές τεχνικές ανησυχίες
1. Πώς επηρεάζει η διαδικασία ψυχρής έλασης τη διάρκεια κόπωσης των σφαιροβίδων Maitu;
Η διαδικασία ψυχρής έλασης ακριβείας μας κάνει περισσότερα από το να σχηματίζει νήματα. προκαλεί θλιπτικές υπολειμματικές τάσεις στην επιφάνεια του κοχλία και διατηρεί τη συνέχεια της δομής των κόκκων. Αυτό ενισχύει σημαντικά την αντοχή στην κόπωση σε σύγκριση με τα κομμένα νήματα, επιτρέποντας στα προϊόντα μας να πληρούν ή να υπερβαίνουν τα πρότυπα ζωής L10 υπό δυναμική φόρτωση, πράγμα που μεταφράζεται σε λιγότερες αντικαταστάσεις και χαμηλότερο TCO (Συνολικό κόστος ιδιοκτησίας) για τον τελικό χρήστη.
2. Μπορεί η Maitu να παρέχει εξειδικευμένες επιφανειακές επεξεργασίες για διαβρωτικά ή καθαρά περιβάλλοντα;
Απολύτως. Προσφέρουμε διάφορες επιστρώσεις περιβλήματος παξιμαδιών, συμπεριλαμβανομένης της επένδυσης μαύρου οξειδίου και ψευδάργυρου-νικελίου, για ενίσχυση της αντοχής στη διάβρωση. Για περιβάλλοντα υψηλής ταχύτητας ή ευαίσθητα (όπως χειρισμός ημιαγωγών), παρέχουμε επίσης προαιρετικά κεραμικά ρουλεμάν για τη μείωση της θερμικής διαστολής και την εξάλειψη της ανάγκης για παραδοσιακή λίπανση που μπορεί να προκαλέσει μόλυνση.
3. Ποιες ποιότητες ακριβείας είναι εγγυημένες για την τυπική σειρά έλασης παξιμαδιών;
Οι τυπικές μας βίδες με ρολό παξιμαδιών συνήθως επιτυγχάνουν βαθμούς C7 και C5, με την ικανότητα να φτάσουν το C3 για συγκεκριμένες εφαρμογές υψηλής ακρίβειας. Κάθε παρτίδα υποβάλλεται σε αυστηρό έλεγχο για ακρίβεια θέσης και αξονική οπισθοδρόμηση. Εάν η εφαρμογή σας απαιτεί μηδενική ανταπόκριση, μπορούμε να ενσωματώσουμε μηχανισμούς προφόρτισης (όπως καλώδια μετατόπισης) για να διασφαλίσουμε τη μέγιστη ακαμψία.
4. Πώς χειρίζεται η Maitu την τεχνική επικύρωση για προσαρμοσμένα σχέδια OEM;
Κάθε προσαρμοσμένο έργο ξεκινά με έναν τεχνικό έλεγχο από την 10μελή ομάδα μηχανικών μας. Εξετάζουμε τα σχέδιά σας CAD για ομοκεντρικότητα, συμβατότητα προφίλ νήματος και καταλληλότητα υλικού (π.χ. PEEK ή ανοξείδωτο χάλυβα για συγκεκριμένες βιομηχανίες). Παρέχουμε μια επίσημη επιβεβαίωση και συχνά μοιραζόμαστε βίντεο παραγωγής κατά τη φάση της κατασκευής για να διασφαλίσουμε ότι το τελικό προϊόν ευθυγραμμίζεται τέλεια με τις προδιαγραφές σχεδιασμού σας.
