Πώς μπορεί μια μεγάλη βίδα C7 για χειρισμό υλικού να βελτιώσει την ταχύτητα, την ακρίβεια και την απόδοση βαρέως τύπου

Περίληψη άρθρου:Ο εξοπλισμός χειρισμού υλικών απαιτεί γρήγορη γραμμική κίνηση, αξιόπιστη τοποθέτηση, υψηλή χωρητικότητα φορτίου και σταθερή λειτουργία υπό συχνές συνθήκες εκκίνησης-σταματήματος. ΟC7 Μεγάλη σφαιρική βίδα μολύβδου για χειρισμό υλικούαπόMaituσυνδυάζει την ακρίβεια C7, τη μετάδοση μεγάλου μολύβδου, την κατασκευή υψηλής αντοχής και τις προσαρμοσμένες διαμορφώσεις για την υποστήριξη AGV, stackers αποθήκης, ανυψωτικές πλατφόρμες, ρομπότ χειρισμού υλικού και αυτοματοποιημένα συστήματα logistics.

Πίνακας περιεχομένων

1. Γιατί ο χειρισμός υλικού χρειάζεται μια μεγάλη βίδα με σφαιρίδια C7;
2. Ποια είναι τα βασικά χαρακτηριστικά;
3. Ποιες προδιαγραφές πρέπει να συγκρίνουν οι αγοραστές;
4. Πώς βελτιώνει την απόδοση χειρισμού υλικού;
5. Πού χρησιμοποιείται;
6. Πώς πρέπει να επιλέξετε το σωστό μοντέλο;
7. Ποιες πρακτικές συντήρησης παρατείνουν τη διάρκεια ζωής;
8. Συχνές Ερωτήσεις

Γιατί ο χειρισμός υλικού χρειάζεται μια μεγάλη βίδα με σφαιρίδια C7;

Τα σύγχρονα συστήματα χειρισμού υλικών αναμένεται να μεταφέρουν όλο και πιο βαριά φορτία διατηρώντας παράλληλα σύντομους χρόνους κύκλου και επαναλαμβανόμενη τοποθέτηση. Τα συμβατικά εξαρτήματα μηχανικής μετάδοσης μπορεί να δυσκολεύονται όταν ο εξοπλισμός πρέπει να επιταχύνει, να επιβραδύνει, να σταματήσει, να αναστρέψει και να επανατοποθετηθεί επανειλημμένα κατά τη διάρκεια της εργάσιμης ημέρας.

Μια σφαιρική βίδα μετατρέπει την είσοδο του περιστροφικού κινητήρα σε ελεγχόμενη γραμμική κίνηση μέσω των κυλιόμενων σφαιρών ανακυκλοφορίας μεταξύ της βίδας και του παξιμαδιού. Αυτός ο μηχανισμός επαφής κύλισης βοηθά στη μείωση της τριβής ενώ παρέχει αποτελεσματική και ακριβή μετάδοση. Για τον εξοπλισμό χειρισμού υλικών, μια μεγάλη διαμόρφωση ηλεκτροδίου προσθέτει ένα άλλο σημαντικό πλεονέκτημα: η βίδα μπορεί να επιτύχει μεγαλύτερη γραμμική διαδρομή ανά περιστροφή.

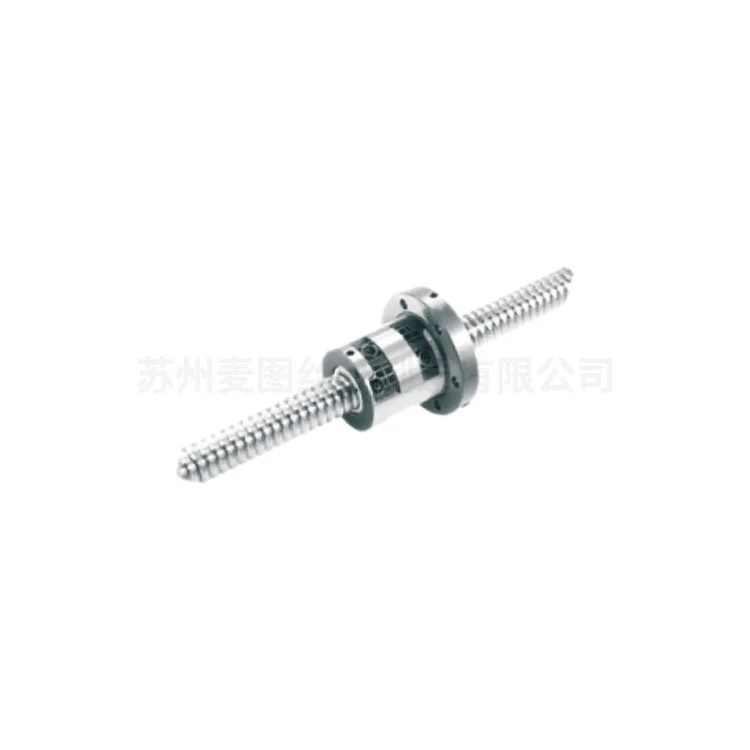

Το C7 Large Lead Ball Screw for Material Handling της Maitu έχει αναπτυχθεί ειδικά για αυτές τις απαιτήσεις. Ο βαθμός ακριβείας C7, η γεωμετρία μεγάλου μολύβδου, η κατασκευή από κράμα χάλυβα υψηλής αντοχής και η σχεδίαση προσανατολισμένη στο φορτίο το καθιστούν κατάλληλο για απαιτητικές εφαρμογές που περιλαμβάνουν ανύψωση, μεταφορά, τοποθέτηση και αυτοματοποιημένη κίνηση.

Σύμφωνα με τις δημοσιευμένες προδιαγραφές του κατασκευαστή, επιλεγμένες διαμορφώσεις έχουν σχεδιαστεί για φορτία από περίπου 500 kg έως 5.000 kg, ενώ μπορούν να αναπτυχθούν προσαρμοσμένα σχέδια σύμφωνα με τις απαιτήσεις της εφαρμογής. Το προϊόν τοποθετείται επίσης για λειτουργία σε εργαστήρια, αποθήκες, κέντρα logistics και άλλα βιομηχανικά περιβάλλοντα.

Ποια είναι τα βασικά χαρακτηριστικά;

1. Φέρουσα Κατασκευή Βαρέων Κατασκευών

Τα συστήματα χειρισμού υλικών μπορούν να αντιμετωπίσουν όχι μόνο στατικά φορτία αλλά και δυναμικές δυνάμεις που δημιουργούνται κατά την επιτάχυνση, την επιβράδυνση, την ανύψωση και τη διακοπή. Η σφαιρική βίδα χρησιμοποιεί κράμα χάλυβα υψηλής αντοχής και επεξεργασία ακριβείας για την υποστήριξη απαιτητικών συνθηκών φορτίου.

• Σχεδιασμένο για εφαρμογές μετάδοσης μεγάλου φορτίου
• Υψηλή αντοχή στην κρούση που δημιουργείται κατά την επαναλαμβανόμενη κίνηση
• Κατάλληλο για ανύψωση και μεταφορά βαρέων υλικών
• Διατίθεται σε προσαρμοσμένες διαστάσεις για διαφορετικές δομές εξοπλισμού

2. Ακρίβεια C7 για ελεγχόμενη τοποθέτηση

Η ακρίβεια τοποθέτησης έχει σημασία όταν ένα σύστημα χειρισμού υλικών πρέπει να τοποθετήσει τα προϊόντα σε μια καθορισμένη θέση. Οι δημοσιευμένες πληροφορίες προϊόντος καθορίζουν ένα σφάλμα τοποθέτησης εντός ±0,02 mm, παρέχοντας μια χρήσιμη αναφορά ακριβείας για τους σχεδιαστές συστημάτων.

Αυτό καθιστά τη διαμόρφωση κατάλληλη για εργασίες αυτοματοποιημένου χειρισμού όπου η ανεξέλεγκτη κίνηση ή η απόκλιση θέσης θα μπορούσε να επηρεάσει τις κατάντη λειτουργίες.

3. Μεγάλο προβάδισμα για ταχύτερο γραμμικό ταξίδι

Το ηλεκτρόδιο καθορίζει πόσο μακριά το παξιμάδι ταξιδεύει αξονικά κατά τη διάρκεια μιας περιστροφής της βίδας. Ένα μεγαλύτερο καλώδιο μπορεί να παρέχει μεγαλύτερη γραμμική διαδρομή ανά περιστροφή κινητήρα, η οποία είναι ιδιαίτερα χρήσιμη όταν ο εξοπλισμός χειρισμού υλικών χρειάζεται γρήγορη κίνηση σε μια σχετικά μεγάλη διαδρομή.

Για αυτόν τον λόγο, μια σφαιρική βίδα με μεγάλη απαγωγή μπορεί να βοηθήσει τους σχεδιαστές να εξισορροπήσουν την ταχύτητα μετάδοσης, την είσοδο κινητήρα και τον χρόνο κύκλου του εξοπλισμού χωρίς απλώς να αυξήσουν την ταχύτητα περιστροφής του κινητήρα.

4. Προσαρμοστικότητα σε συχνή λειτουργία εκκίνησης-διακοπής

Τα AGV, οι στοίβες αποθήκης, οι πλατφόρμες ανύψωσης, τα συστήματα μεταφοράς και τα ρομπότ χειρισμού συχνά λειτουργούν μέσω επαναλαμβανόμενων κύκλων επιτάχυνσης και επιβράδυνσης. Η δομή του προϊόντος έχει σχεδιαστεί για να αντέχει τις κρούσεις και την κούραση που σχετίζονται με αυτά τα πρότυπα λειτουργίας.

5. Προσαρμόσιμη Μηχανική Διαμόρφωση

Οι μηχανές χειρισμού υλικών σπάνια μοιράζονται τις ίδιες διαστάσεις. Η Maitu παρέχει προσαρμοσμένες επιλογές για διάμετρο, μόλυβδο, κατεύθυνση, διαμόρφωση παξιμαδιών, μήκος και άλλες μηχανικές απαιτήσεις. Αυτό επιτρέπει στους μηχανικούς να επιλέξουν ένα εξάρτημα μετάδοσης σύμφωνα με την πραγματική αρχιτεκτονική του μηχανήματος αντί να εξαναγκάσουν ένα τυπικό εξάρτημα σε ακατάλληλο σχέδιο.

Ποιες προδιαγραφές πρέπει να συγκρίνουν οι αγοραστές;

Πριν αγοράσουν μια σφαιρική βίδα, οι μηχανικοί θα πρέπει να αξιολογήσουν μαζί τη διάμετρο, το μόλυβδο, την ακρίβεια, τον τύπο περικοχλίου, το μήκος διαδρομής, τις απαιτήσεις φορτίου και την κατεύθυνση εγκατάστασης. Ένα εξάρτημα με κατάλληλη διάμετρο αλλά ακατάλληλη διαμόρφωση καλωδίου ή παξιμαδιού ενδέχεται να μην προσφέρει την αναμενόμενη απόδοση του συστήματος.

Η δημοσιευμένη σειρά καταδεικνύει ότι η ίδια ιδέα προϊόντος μπορεί να καλύψει διαφορετικά μεγέθη μηχανών και απαιτήσεις χειρισμού. Για προσαρμοσμένο εξοπλισμό, το φορτίο, η ταχύτητα, η διαδρομή, οι διαστάσεις τοποθέτησης, ο κύκλος λειτουργίας και οι περιβαλλοντικές συνθήκες θα πρέπει να παρέχονται πριν από την τελική προδιαγραφή.

Πώς βελτιώνει την απόδοση χειρισμού υλικού;

Υψηλότερη απόδοση μετάδοσης

Ο κατασκευαστής δηλώνει ότι το προϊόν μπορεί να διατηρήσει τη μηχανική απόδοση πάνω από 90% κατά τη λειτουργία. Η υψηλή απόδοση μετάδοσης συμβάλλει στη μείωση των απωλειών ενέργειας μεταξύ του κινητήρα και του γραμμικού μηχανισμού, κάτι που μπορεί να είναι πολύτιμο για εξοπλισμό που λειτουργεί συνεχώς ή εκτελεί συχνούς κύκλους κίνησης.

Ταχύτεροι Κύκλοι Χειρισμού

Η γεωμετρία μεγάλου ηλεκτροδίου επιτρέπει περισσότερη γραμμική κίνηση ανά περιστροφή. Αυτό μπορεί να βοηθήσει στη μείωση του χρόνου ταξιδιού για ανύψωση, μεταφορά, τοποθέτηση και άλλες επαναλαμβανόμενες διαδικασίες χειρισμού.

Ακριβής Τοποθέτηση

Η ακρίβεια C7 υποστηρίζει ελεγχόμενη γραμμική κίνηση. Σε αυτοματοποιημένες αποθήκες και περιβάλλοντα παραγωγής, η επαναλαμβανόμενη τοποθέτηση μπορεί να βοηθήσει τον εξοπλισμό να ευθυγραμμιστεί με τους μεταφορείς, τις τοποθεσίες αποθήκευσης, τους σταθμούς εργασίας και τα σημεία φόρτωσης.

Σταθερή Λειτουργία Βαρέων Καθηκόντων

Υλικά υψηλής αντοχής και ανθεκτικός στην κρούση δομική σχεδίαση είναι σημαντικά όταν η βίδα λειτουργεί υπό μεγάλα φορτία ή συχνή επιτάχυνση και επιβράδυνση. Το σωστό μέγεθος εξακολουθεί να είναι απαραίτητο επειδή η πραγματική χωρητικότητα φορτίου εξαρτάται από το πλήρες μηχανικό σύστημα και τις συνθήκες λειτουργίας.

Πού χρησιμοποιείται;

Το C7 Large Lead Ball Screw for Material Handling μπορεί να εφαρμοστεί σε ένα ευρύ φάσμα αυτοματοποιημένων και βιομηχανικών συστημάτων χειρισμού.

• Στοίβες αποθήκης:Υποστηρίζει λειτουργίες ανύψωσης και τοποθέτησης σε συστήματα αποθήκευσης.
• AGVs:Μπορεί να ενσωματωθεί σε μηχανισμούς γραμμικής ανύψωσης ή τοποθέτησης που χρησιμοποιούνται από αυτοματοποιημένα οχήματα καθοδήγησης.
• Ρομπότ χειρισμού υλικών:Παρέχει γραμμική μετάδοση για αυτοματοποιημένη μεταφορά και τοποθέτηση.
• Πλατφόρμες ανύψωσης βαρέως τύπου:Κατάλληλο για κάθετη κίνηση όπου η χωρητικότητα φορτίου και η τοποθέτηση είναι σημαντικές.
• Μεταφορικά καροτσάκια:Υποστηρίζει την ελεγχόμενη κίνηση πρώτων υλών, εξαρτημάτων και τελικών προϊόντων.
• Εξοπλισμός εφοδιαστικής:Μπορεί να ενσωματωθεί σε συστήματα ταξινόμησης, φόρτωσης, εκφόρτωσης και αυτοματοποιημένης μεταφοράς.
• Βιομηχανικά εργαστήρια:Βοηθά στην αυτοματοποίηση της κίνησης των υλικών μεταξύ διαφορετικών περιοχών παραγωγής.

Για πολύπλοκα αυτοματοποιημένα συστήματα, η σφαιρική βίδα θα πρέπει να αξιολογείται μαζί με τον σερβοκινητήρα, τη ζεύξη, τον γραμμικό οδηγό, το ρουλεμάν στήριξης, το σύστημα λίπανσης και το σύστημα ελέγχου. Το στοιχείο μετάδοσης είναι μόνο ένα μέρος της συνολικής αρχιτεκτονικής κίνησης.

Πώς πρέπει να επιλέξετε το σωστό μοντέλο;

Η επιλογή μιας σφαιρικής βίδας πρέπει να ξεκινά με τις πραγματικές συνθήκες λειτουργίας και όχι μόνο με το όνομα του προϊόντος. Μια πρακτική διαδικασία επιλογής περιλαμβάνει τα ακόλουθα βήματα:

1. Προσδιορίστε το φορτίο:Υπολογίστε τα στατικά και δυναμικά φορτία που πρέπει να υποστηρίξει η βίδα.
2. Καθορίστε το απαιτούμενο ταξίδι:Καθορίστε την αποτελεσματική διαδρομή και το μέγιστο μήκος βίδας.
3. Ρυθμίστε την απαιτούμενη ταχύτητα:Προσδιορίστε την επιθυμητή γραμμική ταχύτητα και υπολογίστε την αντίστοιχη ταχύτητα περιστροφής της βίδας.
4. Επιλέξτε τον οδηγό:Ένα μεγαλύτερο καλώδιο παρέχει γενικά μεγαλύτερη γραμμική κίνηση ανά περιστροφή και μπορεί να υποστηρίξει ταξίδια υψηλής ταχύτητας.
5. Επιβεβαιώστε τις απαιτήσεις ακρίβειας:Το C7 μπορεί να είναι κατάλληλο για πολλές εφαρμογές γενικού αυτοματισμού και χειρισμού υλικών, ενώ τα συστήματα υψηλότερης ακρίβειας μπορεί να απαιτούν άλλη κατηγορία ακριβείας.
6. Ελέγξτε τον χώρο εγκατάστασης:Επιβεβαιώστε τη διάμετρο του άξονα, τις διαστάσεις του παξιμαδιού, τη δομή στήριξης και τον διαθέσιμο χώρο τοποθέτησης.
7. Σκεφτείτε το περιβάλλον:Οι κίνδυνοι σκόνης, υγρασίας, θερμοκρασίας, μόλυνσης και διάβρωσης θα πρέπει να λαμβάνονται υπόψη πριν την οριστικοποίηση της διαμόρφωσης.

Για μια προσαρμοσμένη λύση, η Maitu συνιστά την παροχή του φορτίου εξοπλισμού, της ταχύτητας χειρισμού, των διαστάσεων εγκατάστασης και του περιβάλλοντος εργασίας, ώστε η ομάδα μηχανικών της να μπορεί να βοηθήσει με την αντιστοίχιση και τη διαμόρφωση μοντέλων.

Ποιες πρακτικές συντήρησης παρατείνουν τη διάρκεια ζωής;

Ακόμη και μια στιβαρή σφαιρική βίδα απαιτεί κατάλληλη συντήρηση. Η σωστή λίπανση και ο έλεγχος ρύπανσης είναι ιδιαίτερα σημαντικοί, επειδή τα συντρίμμια μπορούν να επηρεάσουν τα στοιχεία κύλισης και τις επιφάνειες του αυτοκινητόδρομου.

• Λιπάνετε τακτικά:Οι δημοσιευμένες οδηγίες συντήρησης συνιστούν γράσο υψηλής θερμοκρασίας, ανθεκτικό στη φθορά περίπου κάθε 120 ώρες λειτουργίας, με προσαρμογές σύμφωνα με τις πραγματικές συνθήκες εργασίας.
• Διατηρήστε τη βίδα καθαρή:Αφαιρέστε τη σκόνη, τα τσιπ και άλλους ρύπους από την περιοχή της βίδας και του παξιμαδιού.
• Επιθεωρήστε την προστατευτική δομή:Ελέγξτε τα καλύμματα σκόνης και τα σχετικά προστατευτικά εξαρτήματα για ζημιές.
• Αποφύγετε την υπερφόρτωση:Η λειτουργία πέρα ​​από το σχεδιασμένο εύρος φορτίου μπορεί να επιταχύνει τη φθορά και να βλάψει τη βίδα ή τις σφαίρες.
• Επιθεωρήστε τακτικά:Ελέγξτε τη στερέωση, τη φθορά του νήματος, την κίνηση της μπάλας, τους κραδασμούς, την ακρίβεια τοποθέτησης και τον μη φυσιολογικό θόρυβο.
• Χρησιμοποιήστε επαγγελματική υπηρεσία όταν είναι απαραίτητο:Η ζημιά του νήματος, το μπλοκάρισμα της μπάλας ή τα σοβαρά προβλήματα στη φέρουσα φορτία θα πρέπει να αξιολογούνται από ειδικευμένους τεχνικούς.

Τα διαστήματα συντήρησης θα πρέπει τελικά να προσαρμοστούν στον πραγματικό κύκλο λειτουργίας, το επίπεδο μόλυνσης, το φορτίο, την ταχύτητα, τον τύπο λίπανσης και τις συστάσεις του κατασκευαστή.

Συχνές Ερωτήσεις

Τι χωρητικότητα φορτίου είναι διαθέσιμη;

Οι δημοσιευμένες πληροφορίες προϊόντος υποδεικνύουν εύρος φορτίου περίπου 500 kg έως 5.000 kg ανάλογα με την επιλεγμένη διάμετρο και μοντέλο. Το πραγματικό επιτρεπόμενο φορτίο θα πρέπει να επιβεβαιώνεται μέσω υπολογισμών για συγκεκριμένες εφαρμογές.

Μπορεί να λειτουργήσει σε σκονισμένα περιβάλλοντα αποθήκης;

Ναί. Το προϊόν έχει σχεδιαστεί με κριτήριο αντοχής στη σκόνη και αντιδιαβρωτικό για βιομηχανικά περιβάλλοντα χειρισμού. Η σωστή σφράγιση, ο καθαρισμός και η λίπανση παραμένουν σημαντικά για τη μακροχρόνια λειτουργία.

Είναι κατάλληλο για συχνές εφαρμογές start-stop;

Ναί. Ο σχεδιασμός του δίνει έμφαση στην αντοχή σε κρούση και στην απόδοση κόπωσης για εφαρμογές που περιλαμβάνουν επαναλαμβανόμενη επιτάχυνση, επιβράδυνση, εκκίνηση και διακοπή.

Πώς επιλέγω το σωστό μοντέλο;

Παρέχετε το απαιτούμενο φορτίο, γραμμική ταχύτητα, μήκος διαδρομής, διαστάσεις εγκατάστασης, κατεύθυνση λειτουργίας, κύκλο λειτουργίας και περιβαλλοντικές συνθήκες. Αυτές οι παράμετροι επιτρέπουν την αξιολόγηση της κατάλληλης διαμέτρου, μολύβδου, διαμόρφωσης παξιμαδιών και γενικών προδιαγραφών.

Μπορεί η σφαιρική βίδα να προσαρμοστεί;

Ναί. Η Maitu προσφέρει προσαρμοσμένες διαμορφώσεις που καλύπτουν διαστάσεις, μόλυβδο, κατεύθυνση, τύπο παξιμαδιού, μήκος και άλλες απαιτήσεις για εξειδικευμένο εξοπλισμό χειρισμού υλικών.

Ποια είναι η περίοδος εγγύησης;

Οι δημοσιευμένες πληροφορίες προϊόντος του κατασκευαστή καθορίζουν περίοδο εγγύησης 12 μηνών για προβλήματα ποιότητας που δεν προκαλούνται από τον άνθρωπο, με την επιφύλαξη των ισχυόντων όρων εγγύησης.

Συμπέρασμα: Επιλογή του σωστού κιβωτίου ταχυτήτων για αυτοματοποιημένο χειρισμό

Μια καλά επιλεγμένη σφαιρική βίδα μπορεί να επηρεάσει άμεσα την ταχύτητα, τη συνέπεια τοποθέτησης, την ενεργειακή απόδοση και τη λειτουργική σταθερότητα του εξοπλισμού χειρισμού υλικών. Το C7 Large Lead Ball Screw for Material Handling συνδυάζει μετάδοση μεγάλου μολύβδου με ακρίβεια C7, κατασκευή υψηλής αντοχής και επιλογές προσαρμογής για AGV, στοίβακτες αποθήκης, ρομπότ χειρισμού, ανυψωτικές πλατφόρμες και αυτοματοποιημένο εξοπλισμό logistics. Για έργα που απαιτούν συγκεκριμένες διαμορφώσεις φορτίου, ταχύτητας, διαδρομής ή εγκατάστασης, μάθετε περισσότερα για το C7 Large Lead Ball Screw for Material Handling ήcoνα μας πειςμε τις απαιτήσεις της αίτησής σας για να συζητήσετε μια κατάλληλη λύση με την ομάδα μηχανικών της Maitu.
