Πώς μπορούν οι γραμμικοί οδηγοί Ultra Precision να βελτιώσουν την ακρίβεια, τη σταθερότητα και την αξιοπιστία σε σύγχρονα συστήματα κίνησης

Περίληψη άρθρου: Γραμμικοί οδηγοί Ultra Precisionείναι απαραίτητα για συστήματα κίνησης που απαιτούν εξαιρετικά ακριβή τοποθέτηση, ομαλή διαδρομή, υψηλή ακαμψία και μακροπρόθεσμη επαναληψιμότητα. Από τον εξοπλισμό ημιαγωγών και τις εργαλειομηχανές ακριβείας μέχρι τη ρομποτική και τις ιατρικές συσκευές, ο σωστός γραμμικός οδηγός μπορεί να επηρεάσει άμεσα την ποιότητα της μηχανικής κατεργασίας, τη σταθερότητα του εξοπλισμού και το λειτουργικό κόστος. Αυτό το άρθρο εξηγεί πώς λειτουργούν οι οδηγοί εξαιρετικά ακριβείας, ποιες προδιαγραφές έχουν μεγαλύτερη σημασία, πώς συγκρίνονται οι βαθμοί ακριβείας και τι πρέπει να λάβουν υπόψη οι αγοραστές όταν επιλέγουν μια αξιόπιστη λύση από έναν επαγγελματία κατασκευαστή, όπωςMaitu.

Πίνακας περιεχομένων

• Γιατί είναι σημαντικοί οι γραμμικοί οδηγοί Ultra Precision;
• Ποια τεχνικά χαρακτηριστικά καθορίζουν έναν γραμμικό οδηγό υψηλής απόδοσης;
• Πώς οι βαθμοί και οι ανοχές ακριβείας επηρεάζουν την απόδοση;
• Ποια υλικά και επεξεργασίες επιφάνειας υποστηρίζουν τη μακροπρόθεσμη ακρίβεια;
• Πού χρησιμοποιούνται συνήθως οι γραμμικοί οδηγοί Ultra-Precision;
• Πώς πρέπει να επιλέξετε τον σωστό γραμμικό οδηγό;
• Τι ποιοτικό έλεγχο πρέπει να περιμένουν οι αγοραστές;
• Συχνές Ερωτήσεις
• Τελικές Σκέψεις

Γιατί είναι σημαντικοί οι γραμμικοί οδηγοί Ultra Precision;

Στον σύγχρονο αυτοματισμό, η γραμμική κίνηση δεν αφορά πλέον απλώς τη μετακίνηση ενός εξαρτήματος από το σημείο Α στο σημείο Β. Η κατασκευή ημιαγωγών, η επιθεώρηση ακριβείας, η κατεργασία CNC, η ρομποτική και ο ιατρικός εξοπλισμός συχνά απαιτούν επαναλαμβανόμενη κίνηση με εξαιρετικά μικρές αποκλίσεις. Σε αυτές τις εφαρμογές, ακόμη και λίγα μικρόμετρα γεωμετρικού σφάλματος μπορούν να επηρεάσουν την ποιότητα του προϊόντος, την ακρίβεια συναρμολόγησης ή τα αποτελέσματα των μετρήσεων.

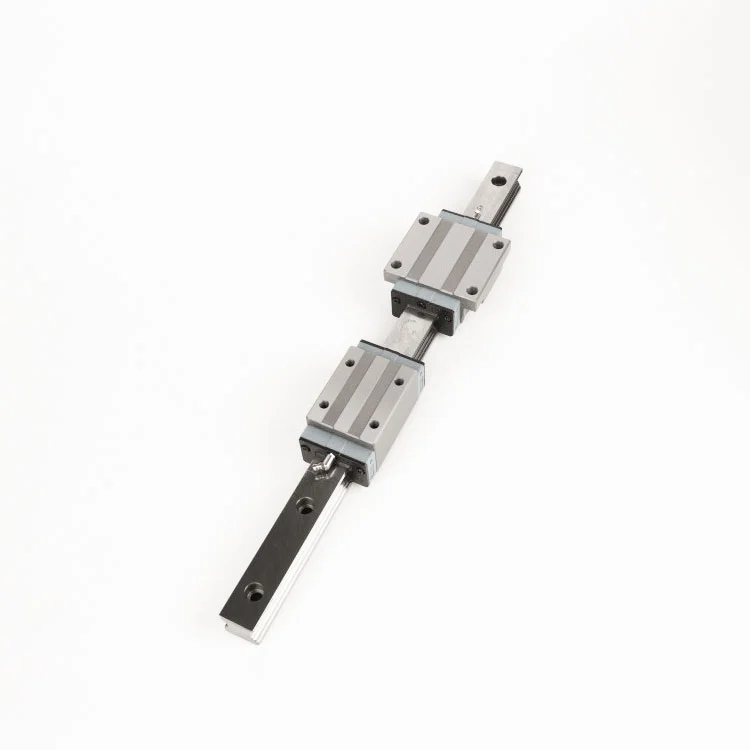

Οι γραμμικοί οδηγοί Ultra Precision παρέχουν μια διεπαφή ελεγχόμενης κύλισης μεταξύ μιας ράγας οδήγησης και του φορείου. Η βελτιστοποιημένη γεωμετρία του αυτοκινητόδρομου, οι προσεκτικά εδαφισμένες επιφάνειες στερέωσης και οι ελεγχόμενες κατασκευαστικές ανοχές συμβάλλουν στην ελαχιστοποίηση των ανεπιθύμητων κραδασμών, της διακύμανσης θέσης και του μηχανικού παιχνιδιού.

Η Maitu αναπτύσσει προϊόντα γραμμικής κίνησης για απαιτητικές βιομηχανικές εφαρμογές και έχει περισσότερα από 12 χρόνια εμπειρίας στην κατασκευή εξαρτημάτων ακριβείας και σχετικές λύσεις. Οι οδηγοί υπερακρίβειάς του έχουν σχεδιαστεί γύρω από την ακαμψία, τη συνοχή των διαστάσεων, την απόδοση φορτίου και τη μακροπρόθεσμη αξιοπιστία, καθιστώντας τους κατάλληλους για συστήματα όπου οι συνηθισμένοι γραμμικοί οδηγοί ενδέχεται να μην παρέχουν επαρκή ακρίβεια.

Επομένως, η αξία ενός οδηγού εξαιρετικής ακρίβειας δεν περιορίζεται στην ανοχή των διαστάσεων του. Είναι ο συνδυασμός γεωμετρικής ακρίβειας, ιδιοτήτων υλικού, συμπεριφοράς προφόρτισης, ποιότητας εγκατάστασης, λίπανσης, σφράγισης και ποιοτικής επιθεώρησης που καθορίζει την απόδοση κίνησης στον πραγματικό κόσμο.

Ποια τεχνικά χαρακτηριστικά καθορίζουν έναν γραμμικό οδηγό υψηλής απόδοσης;

Ένας γραμμικός οδηγός ακριβείας θα πρέπει να αξιολογείται ως πλήρης συνιστώσα κίνησης και όχι με έναν μόνο αριθμό ακρίβειας. Πολλά τεχνικά χαρακτηριστικά συνεργάζονται για να καθορίσουν την απόδοσή του.

Επαφή τεσσάρων σημείων και κατανομή φορτίου

Μια βελτιστοποιημένη δομή αυτοκινητοδρόμων μπορεί να κατανέμει τα φορτία που εφαρμόζονται σε πολλαπλά σημεία επαφής. Αυτό βοηθά τον οδηγό να χειρίζεται πιο αποτελεσματικά τις ακτινικές δυνάμεις, τις πλευρικές δυνάμεις και τα φορτία ροπής, ιδιαίτερα σε εξοπλισμό πολλαπλών αξόνων.

Επιφάνειες Ακριβείας-Γείωσης

Οι οδοστρώματα εδάφους και οι επιφάνειες στερέωσης συμβάλλουν στην ομαλότερη διαδρομή μεταφοράς και στη βελτιωμένη συνοχή των διαστάσεων. Η Maitu καθορίζει πίστες εδάφους με φινίρισμα επιφάνειας περίπου 0,4–0,8 μm Ra για τη σειρά εξαιρετικά ακριβείας της.

Υψηλή ακαμψία

Η ακαμψία γίνεται ιδιαίτερα σημαντική όταν ο οδηγός υποστηρίζει βαριά εργαλεία, δυνάμεις κοπής, μονάδες επιθεώρησης ή μηχανισμούς πολλαπλών αξόνων. Ένας άκαμπτος οδηγός μπορεί να βοηθήσει στη μείωση της παραμόρφωσης και στη διατήρηση της σταθερότητας θέσης κάτω από φορτία εργασίας.

Αξιόπιστη στεγανοποίηση και λίπανση

Η μόλυνση είναι μια σημαντική ανησυχία στα συστήματα γραμμικής κίνησης. Οι ενσωματωμένες σφραγίδες πολλαπλών λαβυρίνθων μπορούν να βοηθήσουν στην αποφυγή προσμίξεων από το να φτάσουν στα στοιχεία κύλισης και στους αυτοκινητόδρομους. Οι προαιρετικές λύσεις λίπανσης μπορούν να μειώσουν περαιτέρω τις απαιτήσεις συντήρησης κατά την εκτεταμένη λειτουργία.

• Σταθερή και ομαλή γραμμική κίνηση
• Ικανότητα υψηλού φορτίου και ροπής
• Μειωμένοι κραδασμοί κατά τη διάρκεια του ταξιδιού
• Ελεγχόμενη ακρίβεια τοποθέτησης και λειτουργίας
• Προστασία από τη σκόνη και τους εξωτερικούς ρύπους
• Μεγαλύτερα διαστήματα συντήρησης όταν λιπαίνονται σωστά

Πώς οι βαθμοί και οι ανοχές ακριβείας επηρεάζουν την απόδοση;

Ο βαθμός ακριβείας καθορίζει πόσο αυστηρά ελέγχονται οι κρίσιμες διαστάσεις και τα γεωμετρικά χαρακτηριστικά. Για εφαρμογές που περιλαμβάνουν πολλαπλές παράλληλες ράγες ή συντονισμένους άξονες, η συνοχή μεταξύ των οδηγών είναι ιδιαίτερα σημαντική επειδή ενδέχεται να συσσωρευτούν μικρές διαφορές διαστάσεων κατά την εγκατάσταση και τη λειτουργία.

Για παράδειγμα, τα δεδομένα παραγωγής του Maitu παρέχουν αρκετούς βαθμούς ακριβείας, συμπεριλαμβανομένων των N, H, P, SP και UP. Η κλάση UP αντιπροσωπεύει την υψηλότερη κατηγορία ακριβείας στην αναφερόμενη σειρά.

Σημείωση: Οι τιμές που εμφανίζονται είναι παράμετροι παραγωγής για το επιτρεπόμενο ύψος και πλάτος (△H και △W) και θα πρέπει να αξιολογούνται μαζί με τις συγκεκριμένες απαιτήσεις διαμόρφωσης οδηγού και εφαρμογής.

Για συστήματα που απαιτούν συγχρονισμένη κίνηση, η επιλογή υψηλότερης ποιότητας ακριβείας μπορεί να προσφέρει μεγαλύτερη συνέπεια διαστάσεων. Ωστόσο, ο υψηλότερος βαθμός δεν είναι αυτόματα η καλύτερη επιλογή για κάθε μηχανή. Οι αγοραστές θα πρέπει να εξισορροπήσουν την απαιτούμενη ακρίβεια, το φορτίο, το μήκος της σιδηροτροχιάς, τις συνθήκες εγκατάστασης, το περιβάλλον λειτουργίας και το συνολικό κόστος του έργου.

Ποια υλικά και επεξεργασίες επιφάνειας υποστηρίζουν τη μακροπρόθεσμη ακρίβεια;

Η επιλογή υλικού επηρεάζει άμεσα τη σκληρότητα, την αντοχή στη φθορά, τη σταθερότητα των διαστάσεων και τη διάρκεια ζωής. Ο χάλυβας που φέρει χρώμιο υψηλής περιεκτικότητας σε άνθρακα, όπως το υλικό ισοδύναμο με SUJ2, χρησιμοποιείται ευρέως για απαιτητικά εξαρτήματα επαφής κύλισης, επειδή μπορεί να επιτύχει υψηλή σκληρότητα μετά από κατάλληλη θερμική επεξεργασία.

Η σειρά γραμμικών οδηγών εξαιρετικά ακριβείας της Maitu χρησιμοποιεί χάλυβα υψηλής περιεκτικότητας σε χρώμιο με καθορισμένη σκληρότητα περίπου 58–62 HRC. Οι αυτοκινητόδρομοι ακριβείας και η ελεγχόμενη θερμική επεξεργασία βοηθούν στη δημιουργία μιας σταθερής επιφάνειας επαφής για συνεχή λειτουργία.

Ανάλογα με το περιβάλλον εφαρμογής, μπορούν επίσης να ληφθούν υπόψη οι επιφανειακές επεξεργασίες. Το μαύρο οξείδιο και η ηλεκτρολυτική επικάλυψη νικελίου μπορούν να παρέχουν πρόσθετη προστασία της επιφάνειας και μπορεί να είναι χρήσιμα όταν η αντίσταση στη διάβρωση ή η περιβαλλοντική ανθεκτικότητα είναι σημαντικός παράγοντας.

• Υλικό βάσης:Χάλυβας με υψηλή περιεκτικότητα σε χρώμιο
• Σκληρότητα:Περίπου 58–62 HRC
• Τερματισμός αγώνων:Περίπου Ra 0,4–0,8 μm
• Προαιρετική προστασία:Μαύρο οξείδιο ή ηλεκτρολυτική επινικελίωση

Πού χρησιμοποιούνται συνήθως οι γραμμικοί οδηγοί Ultra-Precision;

Όσο πιο αυστηρές είναι οι απαιτήσεις κίνησης, τόσο μεγαλύτερη είναι η δυνητική αξία ενός οδηγού υψηλής ακρίβειας. Αυτά τα εξαρτήματα είναι ιδιαίτερα σημαντικά όταν ο εξοπλισμός πρέπει να διατηρεί επαναλαμβανόμενη θέση κατά το χειρισμό συνεχών κινήσεων ή εξωτερικών φορτίων.

Εξοπλισμός Ημιαγωγών

Ο εξοπλισμός χειρισμού, επιθεώρησης, διανομής και συσκευασίας γκοφρέτας μπορεί να απαιτεί εξαιρετικά ελεγχόμενη κίνηση. Η σταθερή γραμμική καθοδήγηση βοηθά τα συστήματα εντοπισμού θέσης να διατηρήσουν την επαναληψιμότητα και να μειώσουν τους ανεπιθύμητους κραδασμούς.

Εργαλειομηχανές Ακριβείας

Το CNC και άλλος εξοπλισμός μηχανικής κατεργασίας υψηλής ακρίβειας εξαρτώνται από άκαμπτα εξαρτήματα κίνησης για την υποστήριξη της ακρίβειας κοπής και της επαναλαμβανόμενης τοποθέτησης του εργαλείου.

Βιομηχανική Ρομποτική

Οι γραμμικοί άξονες που χρησιμοποιούνται με ρομποτικά συστήματα ενδέχεται να αντιμετωπίσουν μεταβαλλόμενα φορτία και πολύπλοκα μοτίβα κίνησης. Η ισχυρή ικανότητα ροπής μπορεί να βοηθήσει στη διατήρηση της σταθερότητας σε διαμορφώσεις πολλαπλών αξόνων.

Όργανα μέτρησης ακριβείας

Ο εξοπλισμός μέτρησης είναι ιδιαίτερα ευαίσθητος στη μηχανική απόκλιση. Η ομαλή κίνηση και οι ελεγχόμενες γεωμετρικές ανοχές μπορούν να βοηθήσουν στη μείωση των μηχανικών πηγών σφαλμάτων μέτρησης.

Ιατρικός Εξοπλισμός

Η ιατρική κατασκευή και τα όργανα ακριβείας απαιτούν συχνά αξιόπιστη τοποθέτηση, ελεγχόμενη κίνηση και κατάλληλη προστασία επιφάνειας. Η επιλογή οδηγών θα πρέπει να λαμβάνει υπόψη τόσο τις μηχανικές επιδόσεις όσο και τις περιβαλλοντικές απαιτήσεις.

Πώς πρέπει να επιλέξετε τον σωστό γραμμικό οδηγό;

Η επιλογή ενός οδηγού που βασίζεται μόνο στη διαφημιζόμενη κατηγορία ακριβείας του μπορεί να οδηγήσει σε ακατάλληλο σχέδιο. Μια καλύτερη προσέγγιση είναι η αξιολόγηση του πλήρους περιβάλλοντος λειτουργίας και των μηχανικών απαιτήσεων.

1. Προσδιορίστε την απαιτούμενη ακρίβεια τοποθέτησης:Καθορίστε την ακρίβεια στόχου, την επαναληψιμότητα και την επιτρεπόμενη γεωμετρική απόκλιση.
2. Υπολογισμός στατικών και δυναμικών φορτίων:Εξετάστε το ωφέλιμο φορτίο, την επιτάχυνση, τη δύναμη κοπής, τα φορτία ροπής και την κατανομή του φορτίου.
3. Ελέγξτε το μήκος της ράγας:Οι μεγαλύτερες ράγες μπορεί να έχουν διαφορετικές απαιτήσεις ανοχής, επομένως το μήκος και ο βαθμός ακρίβειας θα πρέπει να αξιολογούνται μαζί.
4. Αξιολογήστε τις περιβαλλοντικές συνθήκες:Λάβετε υπόψη τις απαιτήσεις σκόνης, υγρασίας, θερμοκρασίας, διαβρωτικών ουσιών και καθαρών χώρων.
5. Επιλέξτε κατάλληλη λίπανση:Η σωστή λίπανση είναι απαραίτητη για τη μείωση της τριβής και την υποστήριξη της σταθερής απόδοσης κύλισης.
6. Επιβεβαιώστε την ακρίβεια εγκατάστασης:Ακόμη και ένας οδηγός υψηλής ακρίβειας δεν μπορεί να αντισταθμίσει μια λανθασμένα κατεργασμένη ή κακώς ευθυγραμμισμένη επιφάνεια στερέωσης.
7. Ζητήστε έγγραφα επιθεώρησης:Οι εκθέσεις τεχνικής επιθεώρησης παρέχουν χρήσιμα στοιχεία ότι τα παρεχόμενα εξαρτήματα πληρούν τις συμφωνημένες προδιαγραφές.

Για έργα με απαιτητικές απαιτήσεις, οι μηχανικοί θα πρέπει επίσης να εξετάσουν τη διαμόρφωση του φορείου, την προφόρτιση, τη μέθοδο τοποθέτησης, τον παραλληλισμό σιδηροτροχιών, την αλληλεπίδραση συστήματος μετάδοσης κίνησης και τον αναμενόμενο κύκλο σέρβις πριν οριστικοποιήσουν την προδιαγραφή.

Τι ποιοτικό έλεγχο πρέπει να περιμένουν οι αγοραστές;

Τα εξαρτήματα ακριβείας απαιτούν μετρήσιμο ποιοτικό έλεγχο και όχι μόνο οπτική επιθεώρηση. Ένας επαγγελματίας προμηθευτής θα πρέπει να έχει διαδικασίες που καλύπτουν πρώτες ύλες, θερμική επεξεργασία, λείανση, επαλήθευση διαστάσεων, απόδοση λειτουργίας και τελική επιθεώρηση.

Η Maitu δηλώνει ότι η διαδικασία κατασκευής της χρησιμοποιεί ιχνηλασιμότητα ποιότητας βάσει ERP από αποθήκευση χάλυβα υψηλής περιεκτικότητας σε χρώμιο μέσω θερμικής επεξεργασίας, λείανσης ακριβείας και τελικής επιθεώρησης. Οι οδηγοί του υπόκεινται επίσης σε προβολή προφίλ, αξιολόγηση θορύβου και επαλήθευση φορτίου, με την τεκμηρίωση επιθεώρησης που παρέχεται για παραγγελίες.

Αυτή η προσέγγιση είναι σημαντική για τους OEM και τις ομάδες μηχανικών, επειδή τα ανιχνεύσιμα δεδομένα επιθεώρησης μπορούν να υποστηρίξουν τον εισερχόμενο ποιοτικό έλεγχο, την τεκμηρίωση του έργου και τις μακροπρόθεσμες αποφάσεις συντήρησης.

Η Maitu αναφέρει επίσης περισσότερες από 16.000 προδιαγραφές μολύβδινων βιδών ακριβείας και γραμμικών εξαρτημάτων που αναπτύχθηκαν από την έναρξη της λειτουργίας της στο Suzhou, μαζί με την εμπειρία που εξυπηρετεί περισσότερους από 5.000 πελάτες παγκοσμίως. Οι πόροι παραγωγής της περιλαμβάνουν εγκαταστάσεις στο Suzhou και στο Dongguan, που υποστηρίζουν τόσο μικρές ποσότητες όσο και μεγαλύτερες παραγγελίες παραγωγής.

Συχνές Ερωτήσεις

Τι είναι οι γραμμικοί οδηγοί Ultra Precision;

Οι γραμμικοί οδηγοί Ultra Precision είναι εξαρτήματα γραμμικής κίνησης υψηλής ακρίβειας σχεδιασμένα για εφαρμογές που απαιτούν ελεγχόμενη τοποθέτηση, ομαλή διαδρομή, υψηλή ακαμψία και σταθερές γεωμετρικές ανοχές. Χρησιμοποιούνται συνήθως σε εξοπλισμό ημιαγωγών, εργαλειομηχανές ακριβείας, ρομποτική, εξοπλισμό μέτρησης και ιατρική κατασκευή.

Τι κάνει τους γραμμικούς οδηγούς UP-grade διαφορετικούς από τους τυπικούς βαθμούς;

Οι οδηγοί ανώτερης ποιότητας κατασκευάζονται με πιο αυστηρές διαστάσεις από τις τυπικές ποιότητες. Για παράδειγμα, οι αναφερόμενες παράμετροι παραγωγής του Maitu δείχνουν ένα όριο △H και △W 2 μm για ράγες UP-βαθμού με μήκη έως 500 mm. Η πραγματική καταλληλότητα ενός βαθμού εξαρτάται από τον πλήρη σχεδιασμό του μηχανήματος και την απαιτούμενη ακρίβεια.

Ποιο υλικό χρησιμοποιείται συνήθως για γραμμικούς οδηγούς υψηλής ακρίβειας;

Ο χάλυβας με υψηλή περιεκτικότητα σε χρώμιο επιλέγεται συνήθως για απαιτητικές εφαρμογές γραμμικής κίνησης, επειδή μπορεί να επιτύχει υψηλή σκληρότητα και αντοχή στη φθορά μετά από θερμική επεξεργασία. Η Maitu προσδιορίζει υλικό ισοδύναμο με SUJ2 με σκληρότητα περίπου 58–62 HRC για τη σειρά εξαιρετικά ακριβείας της.

Πώς μπορεί να βελτιωθεί η διάρκεια ζωής του γραμμικού οδηγού;

Η σωστή εγκατάσταση, η κατάλληλη προφόρτιση, η κατάλληλη λίπανση, ο έλεγχος της μόλυνσης, η σωστή κατανομή του φορτίου και ο τακτικός έλεγχος συμβάλλουν στη διάρκεια ζωής. Οι σφραγισμένοι οδηγοί και οι κατάλληλες επιφανειακές επεξεργασίες μπορούν να παρέχουν πρόσθετη προστασία σε δύσκολα περιβάλλοντα λειτουργίας.

Είναι οι οδηγοί εξαιρετικής ακρίβειας κατάλληλοι για εφαρμογές καθαρού δωματίου ή ημιαγωγών;

Μπορούν να είναι κατάλληλα όταν οι απαιτήσεις διαμόρφωσης οδηγού, λίπανσης, σφράγισης, επεξεργασίας επιφανειών και καθαριότητας ταιριάζουν σωστά με την εφαρμογή. Για ευαίσθητα περιβάλλοντα, οι αγοραστές θα πρέπει να συζητήσουν τις απαιτήσεις υλικού, επικάλυψης, λίπανσης, ελέγχου σωματιδίων και επιθεώρησης με τον προμηθευτή πριν παραγγείλουν.

Τελικές Σκέψεις

Οι γραμμικοί οδηγοί Ultra Precision διαδραματίζουν κρίσιμο ρόλο σε εφαρμογές όπου η ακρίβεια κίνησης, η ακαμψία, η επαναληψιμότητα και η αξιοπιστία επηρεάζουν άμεσα την απόδοση του εξοπλισμού. Η επιλογή της σωστής λύσης απαιτεί περισσότερα από τη σύγκριση ονομαστικών βαθμών ακριβείας. Η ποιότητα του υλικού, το φινίρισμα του αυτοκινητόδρομου, η κατανομή του φορτίου, η σφράγιση, η λίπανση, οι συνθήκες εγκατάστασης, οι διαδικασίες επιθεώρησης και οι απαιτήσεις εφαρμογής θα πρέπει να λαμβάνονται υπόψη μαζί.

Με περισσότερα από 12 χρόνια εμπειρίας στην τεχνολογία γραμμικής κίνησης ακριβείας, ένα ευρύ χαρτοφυλάκιο προϊόντων, λεπτομερείς παραμέτρους παραγωγής και ανιχνεύσιμες διαδικασίες ποιοτικού ελέγχου, η Maitu παρέχει λύσεις γραμμικού οδηγού για απαιτητικές βιομηχανικές εφαρμογές. Εάν αξιολογείτε οδηγούς για εξοπλισμό CNC, μηχανήματα ημιαγωγών, ρομποτική, μετρήσεις ακριβείας ή ιατρική κατασκευή, μάθετε περισσότερα για τους γραμμικούς οδηγούς Ultra Precision καιεπικοινωνήστε μαζί μαςγια να συζητήσετε τις απαιτήσεις ακρίβειας, φορτίου, μήκους σιδηροτροχιάς, περιβάλλοντος και προσαρμογής.
