Μονάδα υποστήριξης Σταθερή και Υποστηριζόμενη Πλευρά

Η Μονάδα Υποστήριξης Σταθερή και Υποστηριζόμενη Πλευρά της Maitu είναι σχεδιασμένη με ακρίβεια και διατίθεται κυρίως σε δύο διαφορετικούς τύπους: τη Σταθερή και την Υποστηριζόμενη Πλευρά, καθεμία σχεδιασμένη για να εκτελεί συγκεκριμένες μηχανικές λειτουργίες μέσα σε ένα σύστημα. Η διαμόρφωση των μονάδων στήριξης είναι μια θεμελιώδης πτυχή σε κάθε συγκρότημα βίδας, κρίσιμη για τη διασφάλιση της λειτουργικής σταθερότητας και την επίτευξη ακριβούς γραμμικής κίνησης.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Το καθοριστικό χαρακτηριστικό της Σταθερής και Υποστηριζόμενης Πλευράς Μονάδας Υποστήριξης από το εργοστάσιο της Maitu είναι η ικανότητά της να περιορίζει την κίνηση τόσο στην αξονική όσο και στην ακτινική κατεύθυνση. Συνήθως ενσωματώνει ένα ταιριαστό ζεύγος ρουλεμάν γωνιακής επαφής ή ένα ρουλεμάν βαθιάς αυλάκωσης σε συνδυασμό με ένα ρουλεμάν ώσης, που μαζί απορροφούν σταθερά τόσο τα ακτινικά φορτία όσο και τα ωστικά φορτία από τη βίδα. Αυτή η διαμόρφωση έχει σχεδιαστεί για να παρέχει άκαμπτη αξονική στερέωση, καθιστώντας την απαραίτητο συστατικό για εφαρμογές που απαιτούν τοποθέτηση υψηλής ακρίβειας και μετάδοση σημαντικών δυνάμεων ώσης αμφίδρομης κατεύθυνσης.

Αντίθετα, η Μονάδα Υποστήριξης Σταθερή και Υποστηριζόμενη Πλευρά χαρακτηρίζεται από την ικανότητά της να επιτρέπει την αξονική επίπλευση ενώ παρέχει ακτινική στήριξη. Συνήθως χρησιμοποιεί ένα ενιαίο ρουλεμάν βαθιάς αυλάκωσης ή έναν ακτινωτό δακτύλιο, που επιτρέπει στον άξονα της βίδας να διαστέλλεται ή να συστέλλεται ελεύθερα στην αξονική κατεύθυνση λόγω θερμικών αλλαγών. Αυτός ο συγκεκριμένος σχεδιασμός είναι κρίσιμος για την αντιστάθμιση της θερμικής επιμήκυνσης σε συγκροτήματα μακριών βιδών, την πρόληψη επικίνδυνων εσωτερικών καταπονήσεων, τη σύνδεση και την πιθανή αστοχία του συστήματος.

Ωστόσο, η επιλογή μεταξύ μιας σταθερής και μιας στηριγμένης πλευράς δεν είναι απλώς μια επιλογή αλλά μια συστηματική απόφαση σχεδιασμού. Μια λανθασμένη διαμόρφωση μπορεί να οδηγήσει σε μειωμένη ακρίβεια, υπερβολικό θόρυβο και πρόωρη αστοχία του ρουλεμάν. Έτσι, η σωστή σύζευξη και η ακριβής ευθυγράμμιση αυτών των μονάδων είναι τόσο κρίσιμα όσο και η ίδια η βίδα για την ακεραιότητα ολόκληρου του συστήματος κίνησης.

Ενδιαφερόμαστε να παρέχουμε ολοκληρωμένες λύσεις βιδών και μονάδων στήριξης. Η Μονάδα Υποστήριξης Σταθερή και Υποστηριζόμενη Πλευρά έχουν σχεδιαστεί για να ταιριάζουν με τις προδιαγραφές των τραπεζοειδών και ACME βιδών μας.

Παράμετροι Παραγωγής

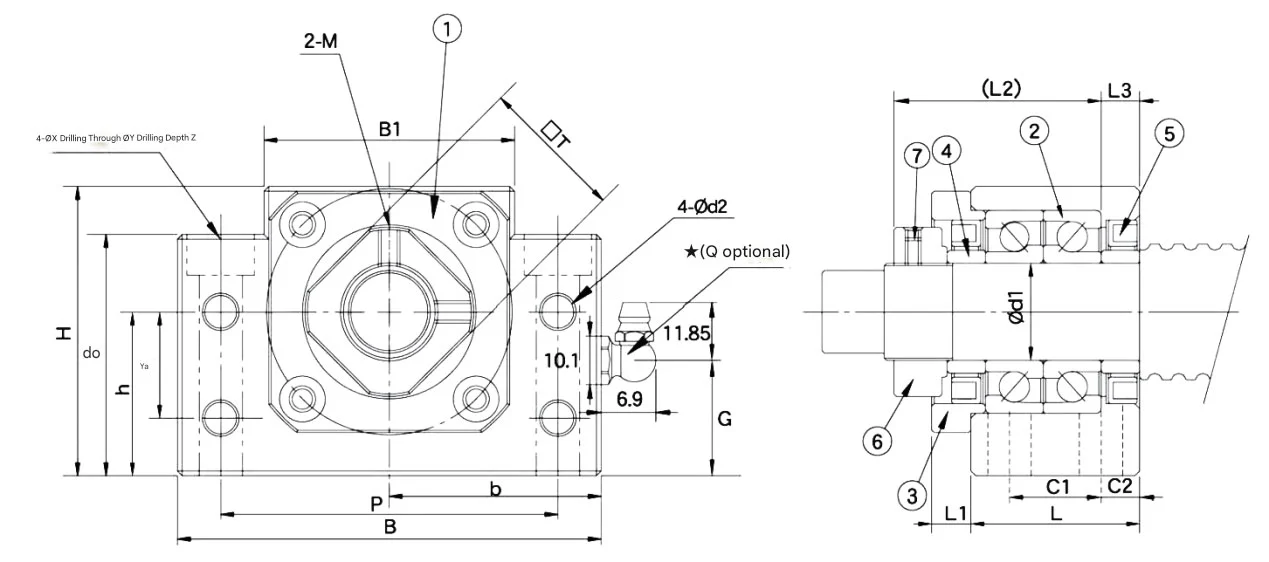

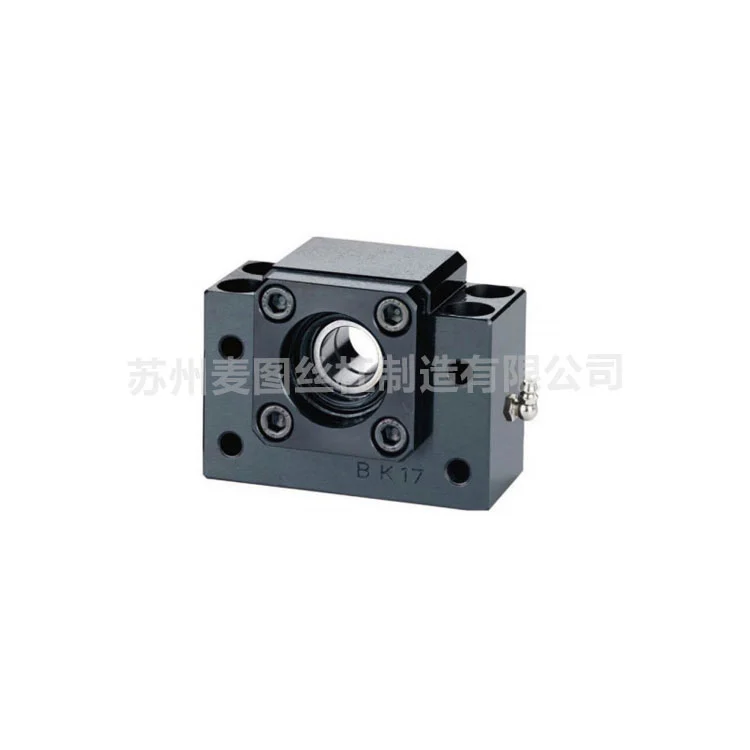

Μονάδα υποστήριξης Σειρά MBK σταθερής πλευράς

Μοντέλο	Διάμετρος	L	L1	L2	L3	B	H	b	h	Β1	H1	E	P
MBK10	10	25	5	29	5	60	39	30	22	34	32.5	15	46
ΜΒΚ12	12	25	5	29	5	60	43	30	25	34	32.5	18	46
ΜΒΚ15	15	27	6	32	6	70	48	35	28	40	38	18	54
ΜΒΚ17	17	35	9	44	7	86	64	43	39	50	55	28	68
MBK20	20	35	8	43	8	88	60	44	34	52	50	22	70
MBK25	25	42	12	54	9	106	80	53	48	64	70	33	85
MBK30	30	45	14	61	9	128	89	64	51	76	78	33	102
MBK35	35	50	14	67	12	140	96	70	52	88	79	35	114
MBK40	40	60	18	76	15	160	110	80	60	100	90	37	130

Support Unit Fiexd And Supported Side

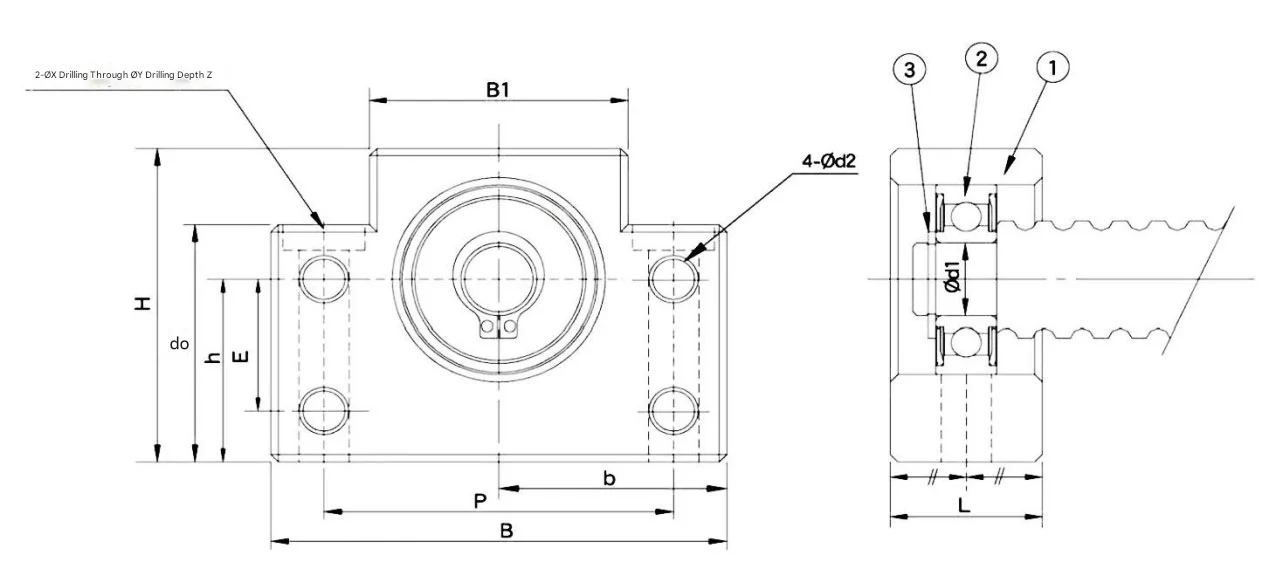

Υποστήριξη Μονάδας Υποστήριξης Σειρά MBF Side

Μοντέλο	Διάμετρος	L	B	H	b	h	Β1	H1	E	P	δ2	X	Y	Z
MBF10	8	20	60	39	30	22	34	32.5	15	46	5.5	6.6	10.7	5
MBF12	10	20	60	43	30	25	34	32.5	18	46	5.5	6.6	10.8	1.5
MBF15	15	20	70	48	35	28	40	38	18	54	5.5	6.6	11	6.5
MBF17	17	23	86	64	43	39	50	55	28	68	6.6	9	14	8.5
MBF20	20	26	88	60	44	34	52	50	22	70	6.6	9	14	8.5
MBF25	25	30	106	80	53	48	64	70	33	85	9	11	17	11
MBF30	30	32	128	89	64	51	76	78	33	102	11	14	20	13
MBF35	35	32	140	96	70	52	88	79	35	114	11	14	20	13
MBF40	40	40	160	110	80	60	100	90	37	130	14	18	26	17.5

Support Unit Fiexd And Supported Side

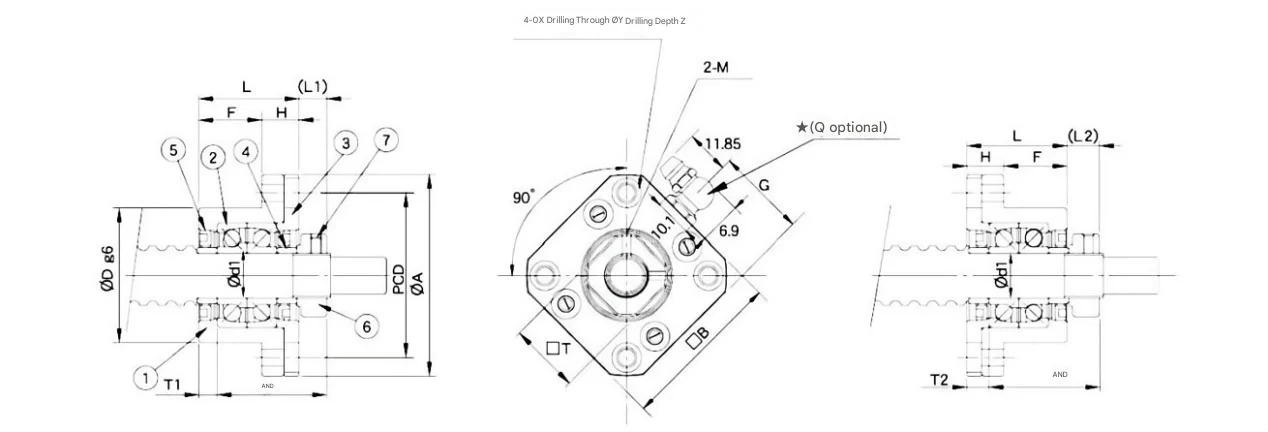

Μονάδα υποστήριξης Σειρά MFK σταθερής πλευράς

Μοντέλο	Διάμετρος	L	H	F	E	Dg6	A	PCD	B	X	Y	Z	M	T
MFK10	10	27	10	17	29.5	34	52	42	42	4.5	8	4	Μ3	16
MFK12	12	27	10	17	29.5	36	54	44	44	4.5	8	4	Μ4	19
MFK15	15	32	15	17	36	40	63	50	52	5.5	9.5	6	Μ4	22
MTFK17	17	45	22	23	47	50	77	62	61	6.6	11	10	Μ4	24
MFK20	20	52	22	30	50	57	85	70	68	6.6	11	10	Μ4	30
MFK25	25	57	27	30	60	63	98	80	79	9	15	13	Μ5	35
MFK30	30	62	30	32	61	75	117	95	95	11	17.5	15	Μ6	40

Support Unit Fiexd And Supported Side

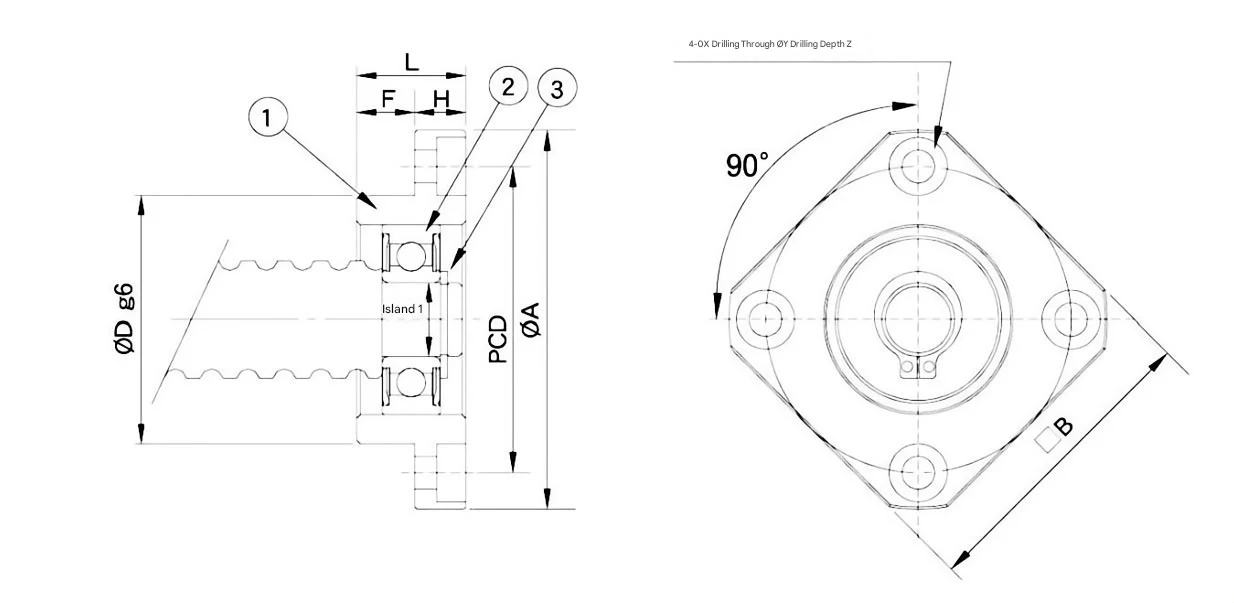

Υποστήριξη Μονάδας Υποστήριξης Πλαϊνή Σειρά MEF

Μοντέλο	Διάμετρος	L	H	F	Dg6	A	PCD	B	X	Y	Z
FF06	6	10	6	4	22	36	28	28	3.4	6.5	4
FF10	8	12	7	5	28	43	35	35	3.4	6.5	4
FF12	10	15	7	8	34	52	42	42	4.5	8	4
FF15	15	17	9	8	40	63	50	52	5.5	9.5	5.5
FF17	17	20	11	9	50	77	62	61	6.6	11	6.5
FF20	20	20	11	9	57	85	70	68	6.6	11	6.5
FF25	25	24	14	10	63	98	80	79	9	14	8.5
FF30	30	27	18	9	75	117	95	93	11	17	11

Support Unit Fiexd And Supported Side

Γιατί να επιλέξετε τα προϊόντα Maitu;

Ακεραιότητα συστηματικής κίνησης

Δεν πουλάμε μόνο ανταλλακτικά. παρέχουμε ολοκληρωμένες λύσεις κίνησης. Οι σταθερές και υποστηριζόμενες μονάδες μας έχουν σχεδιαστεί για να ταιριάζουν απόλυτα με τις προδιαγραφές τραπεζοειδούς και βίδας ACME, εξαλείφοντας τα σφάλματα ευθυγράμμισης και διασφαλίζοντας τη δομική ακεραιότητα ολόκληρου του συστήματος μετάδοσης.

Προηγμένος σχεδιασμός θερμικής αντιστάθμισης

Οι μονάδες μας "Υποστηριζόμενη Πλευρά" είναι ειδικά σχεδιασμένες για να επιτρέπουν την αξονική επίπλευση. Επιτρέποντας στον άξονα της βίδας να διαστέλλεται ή να συστέλλεται ελεύθερα κάτω από διακυμάνσεις της θερμοκρασίας, ο σχεδιασμός μας αποτρέπει τις εσωτερικές καταπονήσεις και το δέσιμο, που είναι οι κύριες αιτίες πρόωρης βλάβης του συστήματος σε συγκροτήματα μακριών βιδών.

Αμφίδρομη φόρτιση υψηλής ακαμψίας

Για ακριβή τοποθέτηση, οι μονάδες μας "Σταθερής Πλευράς" ενσωματώνουν ρουλεμάν γωνιακής επαφής υψηλής ποιότητας. Αυτή η διαμόρφωση παρέχει ανώτερο αξονικό και ακτινικό περιορισμό, απορροφώντας σημαντικές αμφίδρομες δυνάμεις ώθησης για να διατηρεί την ακριβή ακρίβεια ακόμη και κάτω από βαριά βιομηχανικά φορτία.

12+ χρόνια εμπειρίας στην κατασκευή

Με μια κληρονομιά που προέρχεται από τη Shanghai Yingqi και μια δεκαετία ανεξάρτητης παραγωγής στο Suzhou, η Maitu φέρνει βαθιά εμπειρία στον τομέα. Η εγκατάσταση μας με πιστοποίηση ISO 9001 χρησιμοποιεί ένα σύστημα ERP που αναπτύχθηκε μόνος του για την παρακολούθηση κάθε σταδίου παραγωγής, διασφαλίζοντας ότι κάθε μονάδα υποστήριξης πληροί αυστηρές βιομηχανικές ανοχές.

Αποδεδειγμένη απόδοση και προσαρμογή

Με περισσότερες από 80.000 μονάδες που παραδίδονται σε παγκόσμιους πελάτες, προσφέρουμε ένα αποδεδειγμένο ιστορικό. Είτε χρειάζεστε τυπικό ανθρακούχο χάλυβα είτε εξειδικευμένα υλικά όπως ανοξείδωτο ατσάλι ή μπρούτζο, η ομάδα 10 μηχανικών μας μπορεί να προσαρμόσει τη μονάδα υποστήριξης για να ταιριάζει στις συγκεκριμένες περιβαλλοντικές και μηχανικές απαιτήσεις σας.

FAQ

Πώς να επιλέξετε σωστά Μονάδα υποστήριξης Σταθερή και Υποστηριζόμενη πλευρά;

Μια τυπική εγκατάσταση υψηλής ακρίβειας απαιτεί μια σταθερή πλευρά (για να κλειδώνει τη βίδα αξονικά και να χειρίζεται τα ωστικά φορτία) και μια Υποστηριζόμενη πλευρά (για να παρέχει ακτινική υποστήριξη ενώ επιτρέπει τη θερμική διαστολή). Η ομάδα μηχανικών μας μπορεί να σας βοηθήσει να προσδιορίσετε τη συγκεκριμένη διαμόρφωση ρουλεμάν (π.χ. γωνιακή επαφή έναντι βαθιάς αυλάκωσης) με βάση την κατεύθυνση φορτίου και τις απαιτήσεις ταχύτητας.

Είναι οι μονάδες υποστήριξής σας συμβατές με τραπεζοειδείς και ACME βίδες;

Ναί. Ειδικευόμαστε σε ολοκληρωμένες λύσεις. Οι μονάδες υποστήριξής μας κατασκευάζονται ειδικά για να ταιριάζουν με τις διαστάσεις του ακραίου ημερολογίου των τραπεζοειδών βιδών 30° και ACME 29°. Αυτό εξασφαλίζει απρόσκοπτη εφαρμογή, μειώνοντας τους κραδασμούς και τον θόρυβο κατά τη λειτουργία υψηλής ταχύτητας.

Ποια μέτρα λαμβάνει η Maitu για να διασφαλίσει τη μακροζωία του ρουλεμάν σε αυτές τις μονάδες;

Χρησιμοποιούμε αυστηρές διαδικασίες ποιοτικού ελέγχου, συμπεριλαμβανομένης της ακριβούς λείανσης της οπής του περιβλήματος και της επιλογής χάλυβα υψηλής περιεκτικότητας σε χρώμιο. Οι μονάδες μας συναρμολογούνται σε ελεγχόμενα περιβάλλοντα για την αποφυγή μόλυνσης, διασφαλίζοντας ότι το λιπαντικό και οι στεγανοποιήσεις παρέχουν απόδοση χωρίς συντήρηση για μεγάλα χρονικά διαστήματα.

Μπορείτε να παρέχετε μονάδες υποστήριξης για προσαρμοσμένες διαμέτρους άξονα και ειδικά υλικά;

Απολύτως. Ενώ προσφέρουμε ένα ευρύ φάσμα τυπικών προδιαγραφών, το εργοστάσιό μας είναι εξοπλισμένο με τόρνους CNC και κέντρα κατεργασίας υψηλής ακρίβειας για να χειρίζεται προσαρμοσμένα σχέδια. Μπορούμε να κατασκευάσουμε μονάδες χρησιμοποιώντας διάφορα υλικά—συμπεριλαμβανομένου του ανοξείδωτου χάλυβα για διαβρωτικά περιβάλλοντα—με βάση τα συγκεκριμένα σχέδια και τις τεχνικές σημειώσεις σας.
