Πώς μια τραπεζοειδής βίδα προσφέρει ομαλή γραμμική κίνηση σε πραγματικές μηχανές;

Περίγραμμα

• Προσδιορίστε την πραγματική λειτουργία αστοχίας (drift, backlash, δέσιμο, φθορά, θόρυβος, θερμότητα).
• Κατανοήστε γιατί τοΤραπεζοειδής ΒίδαΤο προφίλ εξισορροπεί την ικανότητα φόρτωσης, τη δυνατότητα κατασκευής και τη σταθερότητα.
• Επιλέξτε μόλυβδο, διάμετρο και στήριγμα άκρου για να ελέγξετε την ταχύτητα, την ακαμψία και το χτύπημα.
• Επιλέξτε το σχέδιο και το υλικό παξιμαδιών για να χειριστείτε την τριβή, τη μόλυνση και τα όρια συντήρησης.
• Επικυρώστε με μια σύντομη λίστα ελέγχου, ώστε τα εξαρτήματα παραγωγής να ταιριάζουν με τα πρωτότυπα.

Τα σημεία πόνου που εμφανίζονται συνεχώς

Οι αγοραστές σπάνια ξεκινούν λέγοντας «Χρειάζομαι αΤραπεζοειδής Βίδα.» Ξεκινούν με πονοκέφαλο: η στήλη ανύψωσης γλιστρά προς τα κάτω μερικά χιλιοστά κατά τη διάρκεια της νύχτας, η γραμμική ολίσθηση δεν μπορεί να επαναλάβει μια θέση ή το παξιμάδι ζεσταίνεται και αρχίζει να τσιρίζει. Εδώ είναι τα πιο κοινά ζητήματα — και σε τι συνήθως επισημαίνουν.

• Πίσω οδήγηση ή μετατόπιση φορτίου:Σταματάς τον κινητήρα, αλλά το φορτίο σέρνεται. Αυτό μπορεί να συμβεί όταν το μόλυβδο είναι πολύ επιθετικό, η τριβή είναι πολύ χαμηλή ή το σύστημα έχει κραδασμούς/κρούσεις. Πολλά τραπεζοειδή συστήματα μπορούν να αντισταθούν στην οπισθοδήγηση, αλλά δεν είναι αυτόματη - η γεωμετρία έχει σημασία.
• Αντίδραση που καταστρέφει την τοποθέτηση:Αντιστρέφεις κατεύθυνση και τίποτα δεν κινείται για μια στιγμή. Αυτή η «νεκρή μπάντα» μπορεί να είναι η διαφορά μεταξύ ομαλού αυτοματισμού και ενός προϊόντος που φαίνεται φθηνό.
• Δεσμευτική και ανομοιόμορφη κίνηση:Η βίδα είναι λεία με το χέρι, αλλά δένει κατά τη συναρμολόγηση. Λανθασμένη ευθυγράμμιση, ανεπαρκής τελική υποστήριξη, ή ένα υλικό παξιμαδιών που δεν ανέχεται την φόρτωση στην άκρη είναι συχνά ο πραγματικός ένοχος.
• Γρήγορη φθορά και μαύρη σκόνη:Το στεγνό τρέξιμο με λάθος ζεύγος υλικών μπορεί να φθαρεί γρήγορα, ειδικά σε περίπτωση μόλυνσης. Μερικές φορές υπάρχει λίπανση - αλλά είναι λάθος τύπος, εφαρμόζεται ασυνεπώς ή ξεπλένεται.
• Θόρυβος και θερμότητα σε ταχύτητα:Οι υψηλότερες στροφές αυξάνουν τη θέρμανση με τριβή και μπορεί να οδηγήσουν σε κραδασμούς ή χτυπήματα. Μια μολύβδινη βίδα που λειτουργεί στις 100 rpm μπορεί να αποτύχει στις 1.000 rpm χωρίς επανασχεδιασμό.

Τι είναι πραγματικά μια τραπεζοειδής βίδα

A Τραπεζοειδής Βίδαείναι ένας ηλεκτρικός κοχλίας με ένα προφίλ σπειρώματος σε σχήμα τραπεζοειδούς σχεδιασμένο να μετατρέπει την περιστροφική κίνηση σε γραμμική κίνηση. Σε σύγκριση με τις σφαιρικές βίδες, συνήθως ανταλλάσσει την απόδοση με την απλότητα, τη στιβαρότητα και την ευκολότερη συγκράτηση του φορτίου. Αυτό το εμπόριο μπορεί να είναι ακριβώς αυτό που θέλετε στα συστήματα ανύψωσης, σύσφιξης, ρύθμισης ή κίνησης όπου το "μένει εκεί που το βάζετε" έχει μεγαλύτερη σημασία από την εξαιρετικά χαμηλή τριβή.

Αυτό που το κάνει πρακτικό σε βιομηχανικά περιβάλλοντα δεν είναι μόνο το σχήμα του νήματος - είναι το οικοσύστημα: ασορτί παξιμάδια (μπρούτζος, χάλυβας, πολυμερή), λύσεις κατά της οπισθοδρόμησης, αυτολιπαινόμενα σχέδια και ευέλικτες μέθοδοι κατασκευής. Έγινε σωστά, αΤραπεζοειδής ΒίδαΗ συναρμολόγηση μπορεί να είναι οικονομικά αποδοτική, συντηρήσιμη και εκπληκτικά ακριβής για πολλές εφαρμογές.

Βασικά στοιχεία επιλογής που αποτρέπουν τη λύπη

Εάν θυμάστε μόνο ένα πράγμα: μην επιλέξετε αΤραπεζοειδής Βίδαμόνο κατά διάμετρο. Επιλέξτε το ως σύστημα: μόλυβδος (ή βήμα), μήκος, σχέδιο παξιμαδιών, ζεύξη υλικών, σχέδιο λίπανσης και τελική υποστήριξη.

• Μόλυβδος (ταξίδι ανά περιστροφή):Το μεγαλύτερο μόλυβδο κινείται γρηγορότερα, αλλά είναι πιο πιθανό να κινηθεί προς τα πίσω και παράγει περισσότερη θερμότητα σε υψηλό φορτίο. Το μικρότερο καλώδιο βελτιώνει τον έλεγχο και τη συγκράτηση του φορτίου, αλλά μειώνει την ταχύτητα.
• Διάμετρος και αντοχή πυρήνα:Η μεγαλύτερη διάμετρος βελτιώνει την αντίσταση λυγισμού και την ακαμψία, κάτι που έχει σημασία για μεγάλα ανοίγματα και βαριά φορτία.
• Μη υποστηριζόμενο μήκος και κίνδυνος κτυπήματος:Οι μακριές βίδες στις υψηλές στροφές μπορούν να χτυπήσουν. Εάν χρειάζεστε ταχύτητα σε μεγάλο μήκος, μπορεί να χρειαστείτε ενδιάμεσο στήριγμα, διαφορετικές διατάξεις ακραίων ρουλεμάν ή διαφορετική λύση κίνησης.
• Κύκλος εργασίας:Η διακοπτόμενη ρύθμιση (λίγα δευτερόλεπτα εδώ κι εκεί) είναι πολύ διαφορετική από τη συνεχή κίνηση. Η συνεχής υπηρεσία απαιτεί καλύτερη διαχείριση θερμότητας και στρατηγική φθοράς.
• Περιβάλλο:Η σκόνη, το ψυκτικό, τα απορρυπαντικά και η εξωτερική διάβρωση μετατοπίζουν την καλύτερη επιλογή προς τη σφραγισμένη προστασία, ανοξείδωτα υλικά ή πολυμερή παξιμάδια.

Πίνακας γρήγορης επιλογής

Χρησιμοποιήστε αυτόν τον πίνακα ως σημείο εκκίνησης για την επιλογή αΤραπεζοειδής Βίδαδιαμόρφωση. Δεν αντικαθιστά τους μηχανικούς υπολογισμούς, αλλά θα σας κρατήσει μακριά από τις πιο συνηθισμένες παγίδες.

Τύποι παξιμαδιών και υλικά που πραγματικά έχουν σημασία

Η βίδα τραβάει την προσοχή, αλλά το παξιμάδι συχνά καθορίζει τη διάρκεια ζωής και την αίσθηση. Για έναΤραπεζοειδής Βίδασυναρμολόγηση, η επιλογή παξιμαδιών επηρεάζει: τριβή, θόρυβος, αντίδραση, ανοχή μόλυνσης και πόσο επιεικής είναι το σύστημα στην κακή ευθυγράμμιση.

• Μπρούτζινοι ξηροί καρποί:Κλασική επιλογή για ικανότητα φόρτωσης και προβλέψιμη φθορά. Εξαιρετικό όταν μπορείτε να λιπάνετε και να κρατάτε τα υπολείμματα υπό έλεγχο.
• Παξιμάδια από χάλυβα:Ισχυρό, αλλά μπορεί να είναι λιγότερο επιεικής και μπορεί να απαιτεί προσεκτική λίπανση και σύζευξη επιφανειών για να αποφευχθεί η θύελλα.
• Πλαστικά μηχανικής (νάιλον, POM, PEEK, σύνθετα υλικά):Συχνά πιο αθόρυβα και μπορεί να λειτουργήσει με ελάχιστη λίπανση. Το σωστό πολυμερές μπορεί να χειριστεί δύσκολα περιβάλλοντα. το λάθος πολυμερές μπορεί να ερπυσθεί υπό φορτίο ή να μαλακώσει με τη θερμότητα.

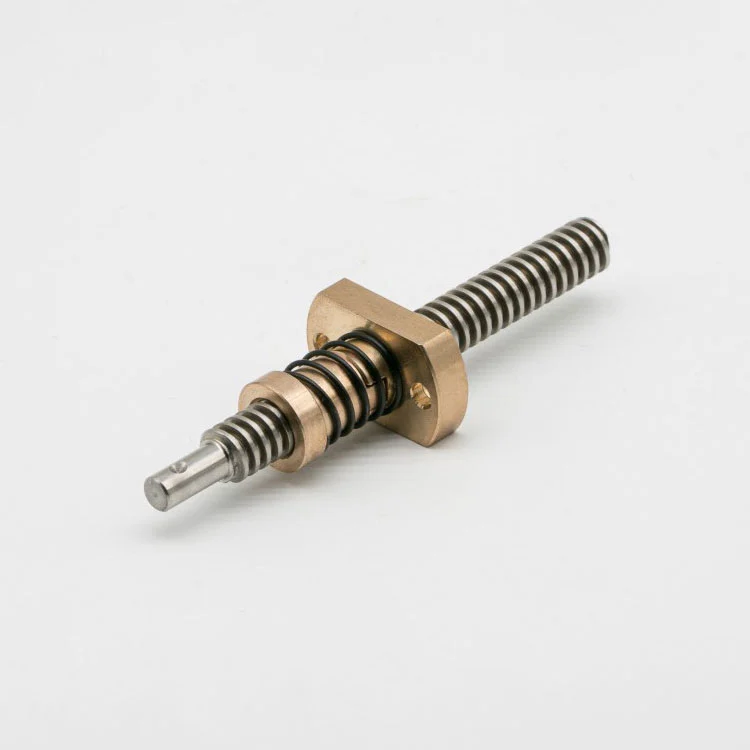

• Παξιμάδια κατά της οπισθοδρόμησης:Σχεδιασμένο για να μειώνει την απόσταση και να βελτιώνει τις αλλαγές κατεύθυνσης. Ιδανικό όταν η ποιότητα τοποθέτησης έχει μεγαλύτερη σημασία από την εξαιρετικά χαμηλή ροπή.

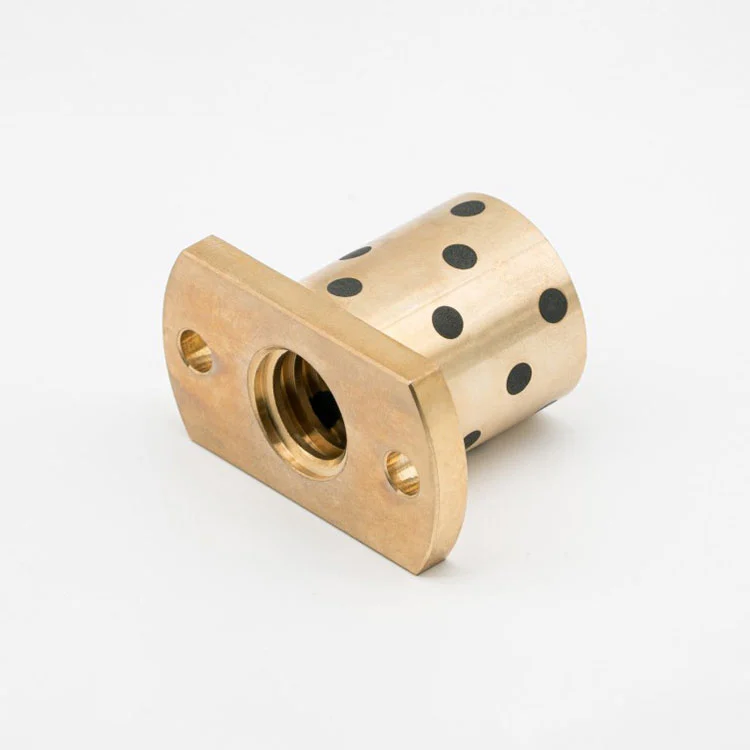

• Παξιμάδια χωρίς λάδια / αυτολιπαινόμενα:Χρήσιμο όταν η λίπανση δεν είναι πρακτική, ανεπιθύμητη ή ξεπλένεται εύκολα.

Λίστα ελέγχου ενσωμάτωσης: στηρίγματα, ευθυγράμμιση, λίπανση

Ακόμα και το καλύτεροΤραπεζοειδής Βίδαθα απογοητεύσει εάν το γύρω σχέδιο είναι απρόσεκτο. Αυτά τα σημεία ένταξης είναι όπου πολλά έργα αθόρυβα αποτυγχάνουν κατά τη διάρκεια της κλιμάκωσης από το πρωτότυπο στην παραγωγή.

• Τερματισμός στρατηγικής υποστήριξης:Ορίστε ποιο άκρο είναι σταθερό και ποιο αιωρούμενο. Η επιλογή ρουλεμάν επηρεάζει το αξονικό παιχνίδι, την ακαμψία και τον θόρυβο.
• Ευθυγράμμιση και τοποθέτηση:Η κακή ευθυγράμμιση αυξάνει την τριβή και τη φθορά δραματικά. Χρησιμοποιήστε κατάλληλα περιβλήματα, αναφορές μηχανικής κατεργασίας, και αποφύγετε να πιέσετε το παξιμάδι στη θέση του κατά τη συναρμολόγηση.
• Σχέδιο λίπανσης:Αποφασίστε έγκαιρα: γράσο, λάδι, πολυμερές ξηρής λειτουργίας ή σφραγισμένη προσέγγιση. Συνήθως γίνεται "Θα προσθέσουμε λίπανση αργότερα". «Δεν σχεδιάσαμε χώρο για λίπανση».
• Προστασία από μόλυνση:Οι φυσούνες, τα καλύμματα, οι υαλοκαθαριστήρες και η τοποθέτηση μακριά από τσιπς και σκόνη μπορούν να πολλαπλασιάσουν τη διάρκεια ζωής.
• Θερμική συμπεριφορά:Οι υψηλότεροι κύκλοι λειτουργίας παράγουν θερμότητα. Η θερμότητα αλλάζει τα διάκενα, αυξάνει τη φθορά και μπορεί να μαλακώσει ορισμένα πολυμερή.
• Επαλήθευση οπισθοπορείας:Εάν απαιτείται "πρέπει να διατηρείται όταν είναι απενεργοποιημένη η τροφοδοσία", επικυρώστε το με πραγματικά φορτία και πραγματικούς κραδασμούς.

Ποιοτικές ερωτήσεις που πρέπει να κάνετε πριν αγοράσετε

Εάν προμηθεύεστε έναΤραπεζοειδής Βίδα, η πιο έξυπνη κίνηση είναι να κάνετε ερωτήσεις που αποκαλύπτουν τον έλεγχο της διαδικασίας. Η τιμή είναι εύκολο να συγκριθεί. συνέπεια δεν είναι. Αυτές οι ερωτήσεις σας προστατεύουν από δυσάρεστες εκπλήξεις.

• Ποιες ανοχές μπορείτε να κρατήσετε για την ακρίβεια, την ευθύτητα και τη μορφή του νήματος;Ζητήστε τους τυπικούς και προαιρετικούς βαθμούς του προμηθευτή.
• Ρολό ή αλεσμένο;Και ποια είναι η μέθοδος επιθεώρησης για κάθε παρτίδα;
• Ποια ζεύγη υλικών προτείνετε για το φορτίο, την ταχύτητα και το περιβάλλον μου;Ένας καλός προμηθευτής θα ρωτήσει για τον κύκλο λειτουργίας και τη μόλυνση.
• Πώς ελέγχετε την αντίδραση;Τυπικό διάκενο, επιλέξιμες προσαρμογές ή σχέδια κατά της οπισθοδρόμησης.
• Ποιες επιφανειακές επεξεργασίες είναι διαθέσιμες;Ειδικά εάν η διάβρωση ή η φθορά είναι ανησυχητικό.
• Μπορείτε να παρέχετε συγκροτήματα βιδών και παξιμαδιών ταιριασμένα ως ζευγάρι;Η αντιστοίχιση μειώνει τη μεταβλητότητα και εξοικονομεί χρόνο εντοπισμού σφαλμάτων.
• Τι χρειάζεσαι από εμένα για να αναφέρω σωστά;Απαιτήσεις σχεδίων, διαδρομής, φορτίου, ταχύτητας, τοποθέτησης και «θέση συγκράτησης».

Όπου μπορεί να βοηθήσει η Suzhou Maitu Screw Rod Manufacturing Co., Ltd

Αν ψάχνετε για έναν προμηθευτή που μπορεί να υποστηρίξει τόσο τυπικές όσο και προσαρμοσμένες διαμορφώσεις,Suzhou Maitu Screw Rod Manufacturing Co., Ltd.επικεντρώνεται σε λύσεις τραπεζοειδούς μολύβδου για περιπτώσεις χρήσης γραμμικής κίνησης και αυτοματισμού—συμπεριλαμβανομένων επιλογών όπως στυλ πολλαπλής εκκίνησης, ζεύγη βίδας και παξιμαδιού προμήθεια και πολλαπλές διαδρομές υλικού παξιμαδιών (για παράδειγμα, επιλογές που βασίζονται σε πολυμερή και προσεγγίσεις κατά των οπισθοδρομήσεων).

Στην πράξη, αυτό σημαίνει ότι μπορείτε να προσεγγίσετε την προμήθεια με πιο καθαρό τρόπο: αντί να επιλέξετε μια βίδα από έναν κατάλογο και να ελπίζετε ότι το παξιμάδι συμπεριφέρεται, μπορείτε να καθορίσετε στόχους απόδοσης και λάβετε μια προτεινόμενη σύζευξη. Αυτό είναι ιδιαίτερα χρήσιμο όταν οι περιορισμοί σας περιλαμβάνουν "χωρίς λίπανση", "μειωμένη αντίδραση", "ειδικό μπρονζέ" ή "τεχνικά πλαστικά" ή όταν το έργο σας χρειάζεται επαναλαμβανόμενη προσαρμογή σε διάφορες παραλλαγές.
